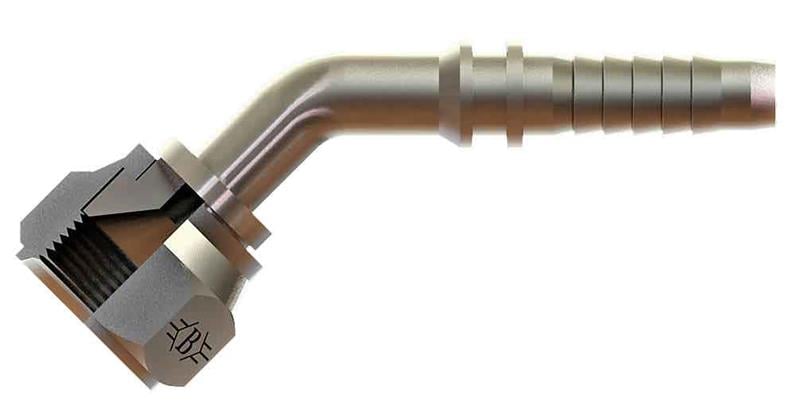

1/2 7/8-14 Unf Somunlu 45° Rakor (SB-1322-WS45)

1/2" (13 mm) hortum için 7/8-14 UNF bağlantılı SB-1322-WS45 kodlu UNF somunlu 45° rakor, OLC hidrolik rakor serisindendir.

SB-1322-WS45 ne işe yarar?

SB-1322-WS45, 1/2" (13 mm) hortumun ucuna preslenerek hortumu 7/8-14 UNF bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. 45° açılı gövdesi, hortumun dar alanlarda keskin bükülmeden yön değiştirmesini sağlar. Hortum yapım atölyelerinde soket ile birlikte hortuma preslenerek kullanılır.

Sık sorulan sorular

SB-1322-WS45 sızdırmazlığı nasıl sağlanır?

Bu ürünün 7/8-14 UNF ucu JIC 37° (UNF) sistemine göre sızdırmazlık sağlar. UNF dişli 37° bağlantılar JIC (SAE J514 / ISO 8434-2) sistemidir; sızdırmazlık 37° havşalı konik yüzeylerin metal-metal temasıyla sağlanır.

Hortum ölçüsü nasıl seçilir?

1/2" (13 mm) ölçüsü hortumun nominal iç çapını gösterir. Rakor, soket ve hortum aynı nominal ölçüde ve birbiriyle uyumlu olmalıdır; farklı ölçüler pres sonrası kaçağa yol açar.

Hortum rakoru nasıl takılır?

1/2" (13 mm) hortum için SB-1322-WS45 ile aynı nominal ölçüde soket kullanılır. Hortum ölçüsünde kesilir, uygun soket hortuma geçirilir ve rakor kuyruğu hortumun içine tam oturana kadar itilir. Presleme sonrası soket çapı ölçülerek doğru sıkıştırma kontrol edilmelidir.

SB-1322-WS45 teknik ölçüleri

Tabloya göre Somun / Diş Ölçüsü 7/8-14, B 89, C 57, D 23, ØD1 9, AA 27. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (7/8-14 UNF) ve bağlantı standardını montajdan önce kontrol edin.
• 37° JIC konik yüzeylerinde çizik veya ezik olmamasına dikkat edin.
• Presli hortumu kullanmadan önce basınç testinden geçirin.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
