1/2'' 41,3 6000 Serisi Flanşlı Düz Rakor (SB-134110-FLD)

OLC SB-134110-FLD: 1/2" (13 mm) hortum için 41,3 mm flanş başlı 6000 serisi flanşlı düz rakor. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

SB-134110-FLD ne işe yarar?

SB-134110-FLD, 1/2" (13 mm) hortum için 6000 seri SAE flanş başlı düz hortum rakorudur; flanş ölçüsü 41,3 mm'dir. Dişli bağlantının zor sıkıldığı büyük çaplarda montajı kolaylaştırır ve sızdırmazlığı flanş yüzündeki O-ring sağlar. Ekskavatör, yükleyici ve vinç gibi yüksek debili makinelerin ana hatlarında tercih edilir.

Sık sorulan sorular

Bu bağlantı nasıl sızdırmazlık sağlar?

Bu ürünün bağlantı tarafı 6000 seri flanş başıdır. Flanşlı rakorlar porta dişle değil, yarım flanş ve cıvatalarla bağlanır; sızdırmazlığı flanş yüzündeki O-ring sağlar. Bu ürün 6000 seri (Code 62) ölçülüdür.

SB-134110-FLD hangi hortuma uyar?

1/2" (13 mm) ölçüsü hortumun nominal iç çapını gösterir. Hortum çapı, hattın debisine göre akış hızını makul tutacak şekilde seçilir; rakor da aynı nominal ölçüde olmalıdır.

SB-134110-FLD montajında nelere dikkat edilir?

Bu rakor 1/2" (13 mm) ölçülü hortum içindir. Hortum ölçüsünde kesilir, uygun soket hortuma geçirilir ve rakor kuyruğu hortumun içine tam oturana kadar itilir. Montajdan sonra hortum içi temizlenmeli ve kapaklanarak saklanmalıdır.

SB-134110-FLD teknik ölçüleri

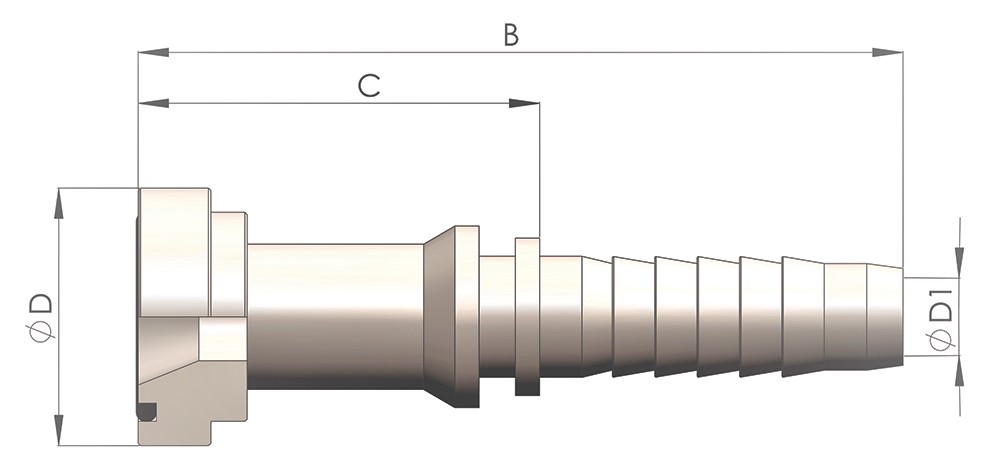

Tabloya göre Flanş Ölçüsü (ØD) 41,3, B 88, C 55,5, ØD1 9. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü ve bağlantı standardını montajdan önce kontrol edin.
• Flanş cıvatalarını çapraz sırayla ve eşit sıkın.
• Hortumu rakor çıkışında keskin bükmeyin.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
