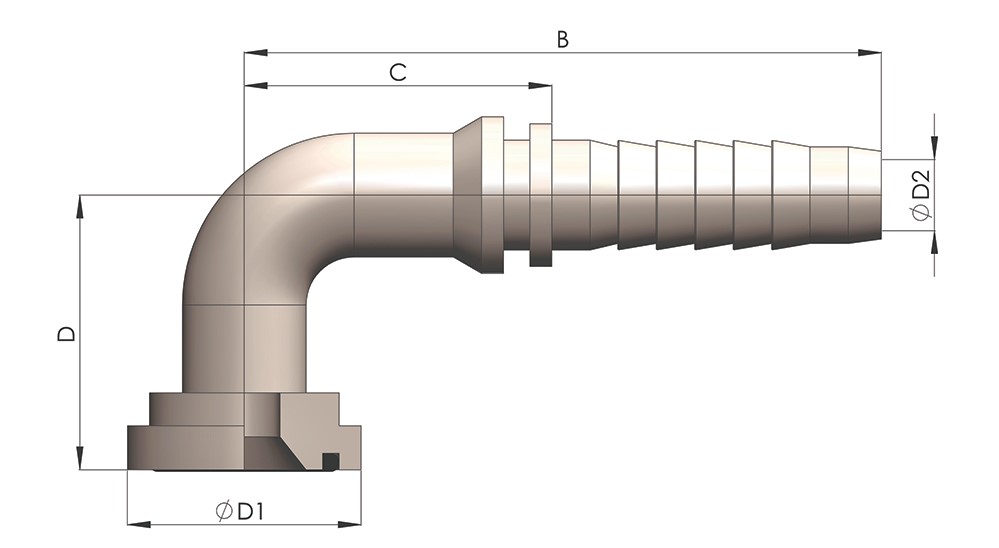

1/2'' 38,1 3000 Serisi Flanşlı 90° Rakor (SB-133807-FL90)

1/2" (13 mm) hortum için 38,1 mm flanş başlı SB-133807-FL90 kodlu 3000 serisi flanşlı 90° rakor, OLC hidrolik rakor serisindendir.

3000 serisi flanşlı 90° rakor nerede kullanılır?

SB-133807-FL90, 1/2" (13 mm) hortum için 3000 seri SAE flanş başlı 90° hortum rakorudur; flanş ölçüsü 38,1 mm'dir. Yüksek debili ve büyük çaplı hatlarda pompa, valf ve motor portlarına yarım flanş ve cıvatalarla bağlanır. Ekskavatör, yükleyici ve vinç gibi yüksek debili makinelerin ana hatlarında tercih edilir.

Sık sorulan sorular

SB-133807-FL90 hangi flanşla kullanılır?

3000 seri (Code 61) ve 6000 seri (Code 62), SAE J518 / ISO 6162 standardındaki iki flanş ailesidir; 6000 seri daha yüksek basınç sınıfı için daha kalın ve büyük ölçülüdür. Bu ürün 3000 seri flanş başlıdır ve flanş ölçüsü 38,1 mm'dir; porttaki flanş serisi ile aynı olmalıdır.

Bu bağlantı nasıl sızdırmazlık sağlar?

SB-133807-FL90 porta 38,1 mm ölçülü flanş başıyla bağlanır. SAE flanş bağlantısında (SAE J518 / ISO 6162) rakor başı, yüzündeki O-ring kanalıyla porta oturur ve yarım flanşlar ile dört cıvatayla sıkıştırılır. 3000 seri (Code 61) flanş ölçüleri kullanılır.

SB-133807-FL90 hangi hortuma uyar?

1/2" (13 mm) ölçüsü hortumun nominal iç çapını gösterir. Hortum çapı, hattın debisine göre akış hızını makul tutacak şekilde seçilir; rakor da aynı nominal ölçüde olmalıdır.

90° rakor ne zaman tercih edilir?

Port duvara veya başka bir parçaya yakınsa 90° gövde hortuma bükülme payı bırakır. Doğru açı seçimi hortum boyunu kısaltır ve hattı daha düzenli yapar.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü ve bağlantı standardını montajdan önce kontrol edin.
• Flanş O-ringinin kanala tam oturduğunu kontrol edin.
• Rakor, soket ve hortumun aynı nominal ölçüde olduğunu kontrol edin.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
