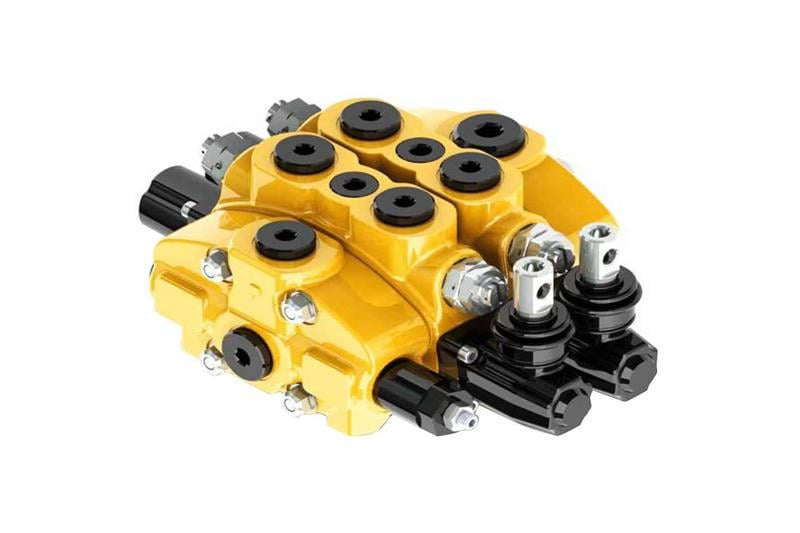

3 kollu monoblok kumanda kolu: GMS 90L GM10/3, GMS 80L GM serisinden. Maksimum çalışma basıncı 315 bar'dır.
Teknik özellikler
| Seri | GMS 80L GM, monoblok kumanda valfi |
|---|
| Kol (dilim) sayısı | 3 |
|---|
| Nominal debi | 80 lt/dk · en fazla 90 lt/dk |
|---|
| Maks. çalışma basıncı | 315 bar |
|---|
| Maks. dönüş (T) basıncı | 20 bar |
|---|
| İç kaçak (A/B → T) | 3 cm³/dk (100 bar, 40 °C) |
|---|
| Bağlantı (BSP) | P G 1/2 (opsiyon G 3/4) · A-B G 1/2 (opsiyon G 3/4) · T G 3/4 · C P ile aynı |
|---|
| Pilot portları | Pnömatik G 1/8 · hidrolik G 1/4 |
|---|
| Yağ sıcaklığı | NBR keçe −20 / +80 °C · Viton (FPM) −20 / +100 °C |
|---|
| Viskozite | 15 – 75 cSt çalışma aralığı (en az 12, en çok 400 cSt) |
|---|
| Yağ temizliği | En fazla 19/16 (ISO 4406) |
|---|
Değerler GMS Hidrolik'in (Gürmaksan) 80L GM ürün sayfasından alınmıştır; 40 °C'de 46 cSt mineral yağ ile ölçülmüştür.
90L GM10/3 hangi makinelerde kullanılır?
GMS 80L GM; odun kırma makineleri, traktörler, tarım ekipmanları, küçük balıkçı tekneleri, toprak işleme (hafriyat) makineleri, kaldırma ekipmanları, sepetli platformlar ve bom vinçler gibi uygulamalarda hidrolik silindir ve motorları kumanda eder. Tek parça gövdesi kompakt ve dayanıklıdır.
Sık sorulan sorular
Dönüş hattında ne kadar basınç olabilir?
T (dönüş) portundaki basınç en fazla 20 bar olabilir. Dönüş hattı daraltılır ya da filtre tıkanırsa geri basınç yükselir; sürgü kaçakları ve kol kuvveti artar.
Kol bırakıldığında silindir neden yavaşça iner?
Üretici, A/B portundan T'ye iç kaçağı 100 bar fark basınçta ve 40 °C'de 3 cm³/dk olarak verir. Sürgülü valflerde bu küçük kaçak normaldir; yükün uzun süre askıda tutulması için silindire kilit (pilot çek) valfi eklenmelidir.
Monoblok yapının avantajı nedir?
Monoblok valfte bütün kollar tek bir döküm gövdededir. Daha kompakt ve hafiftir, dilim arası sızıntı yüzeyi yoktur; ancak kol sayısı sonradan değiştirilemez.
80L GM kaç kollu bulunur?
Sitemizde GMS 80L GM serisinin 1, 2, 3, 4, 5, 6 kollu versiyonları bulunur. Kol sayısı, kumanda edilecek silindir ve motor sayısına göre seçilir.
Kullanırken dikkat edilmesi gerekenler
- Sistem basıncını 315 bar sınırının üzerine çıkarmayın.
- Pompa debisi 80 lt/dk nominal değeri sürekli aşmamalıdır.
- Boyamadan önce port tapalarının yerinde olduğundan emin olun.
- Kol körüklerine doğrudan basınçlı su tutmayın.
