1/2-20 Unfx1/2-20 Unf Pgn (SB-1313-WWPGN)

OLC SB-1313-WWPGN: 1/2-20 UNF ölçüsünde UNF perde geçiş nipeli. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

UNF perde geçiş nipeli nerede kullanılır?

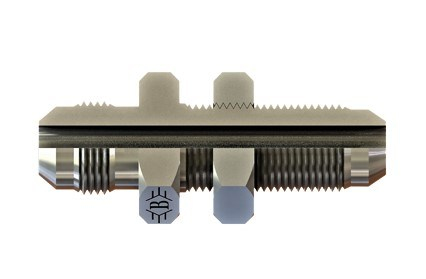

SB-1313-WWPGN, 1/2-20 UNF bağlantılı bir panel, sac veya depo duvarından geçen perde geçiş rakorudur. Gövde duvardaki delikten geçirilir ve kontra somunla iki taraftan sıkılarak sabitlenir; hat duvarın bir yüzünden diğerine sızdırmaz şekilde geçer. Kontrol panellerinde ölçüm ve bağlantı noktalarını dışarı almak için kullanılır.

Sık sorulan sorular

SB-1313-WWPGN duvara nasıl sabitlenir?

Perde geçişte gövde bir taraftan omuzuna, diğer taraftan kontra somuna dayanarak duvarı sıkıştırır. Sac kalınlığı, kontra somunun tam oturabileceği dişli boyu ile uyumlu olmalıdır.

SB-1313-WWPGN için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi 1/2-20 UNF ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

1/2-20 UNF dişi nasıl tanınır?

1/2-20 UNF ifadesinde 1/2" nominal diş çapını, 20 ise inç başına diş sayısını gösterir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

Bağlantıda conta gerekir mi?

1/2-20 UNF bağlantı tarafında JIC 37° (UNF) yapısı kullanılır. UNF / JIC 37° sisteminde diş yalnızca sıkma kuvvetini taşır, sızdırmazlığı 37° konik oturma yüzeyleri yapar.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• 37° JIC konik yüzeylerinde çizik veya ezik olmamasına dikkat edin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
