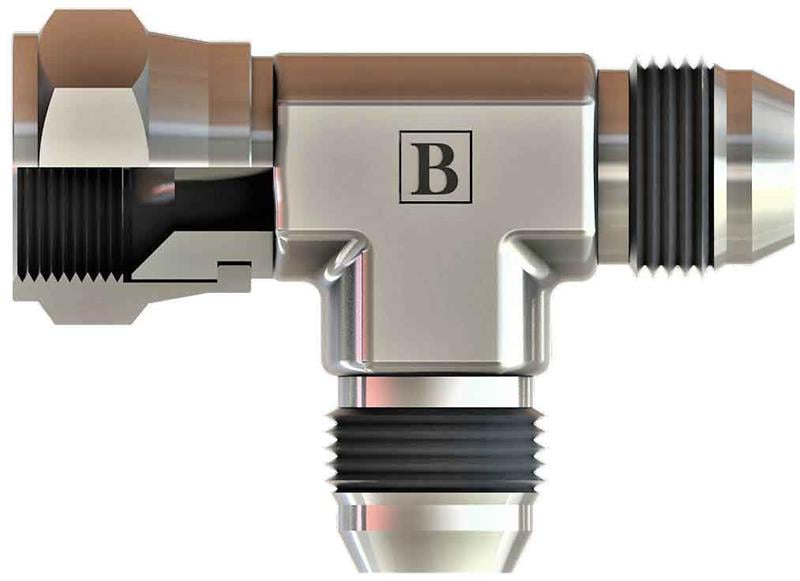

1/2-20 Unf Unf Yan Bacak T Rakor (SB-1212-WYT)

OLC SB-1212-WYT: 1/2-20 UNF ölçüsünde UNF yan bacak T rakor. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

UNF yan bacak T rakor nerede kullanılır?

SB-1212-WYT, 1/2-20 UNF bağlantılı bir hattı üç yöne ayıran T rakordur. Yan bacak tipinde farklı bağlantı ucu T’nin yan kolunda bulunur; uçların konumu teknik resimde gösterilir. Hidrolik ünitelerde dağıtım ve ölçüm noktalarında kullanılır.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi 1/2-20 UNF ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

1/2-20 UNF dişi nasıl tanınır?

1/2-20 UNF, inç ölçülü ince adımlı Amerikan dişidir; 1/2" çapta inç başına 20 diş bulunur. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Bu bağlantı nasıl sızdırmazlık sağlar?

SB-1212-WYT ürününün 1/2-20 UNF tarafı JIC 37° (UNF) bağlantıdır. JIC 37° bağlantıda erkek ucun 37° konik yüzeyi, somunlu tarafın havşasına oturur; contasız, metal-metal sızdırmazlık sağlar.

Tablodaki harfler neyi gösterir?

Tabloya göre Diş Ölçüsü T1 1/2-20-UNF, C 23, B 23,5, ØD 5,5, A1 14, A2 17. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• JIC bağlantıyı aşırı sıkmayın; konik yüzey ezilerek sızdırmaya başlar.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
