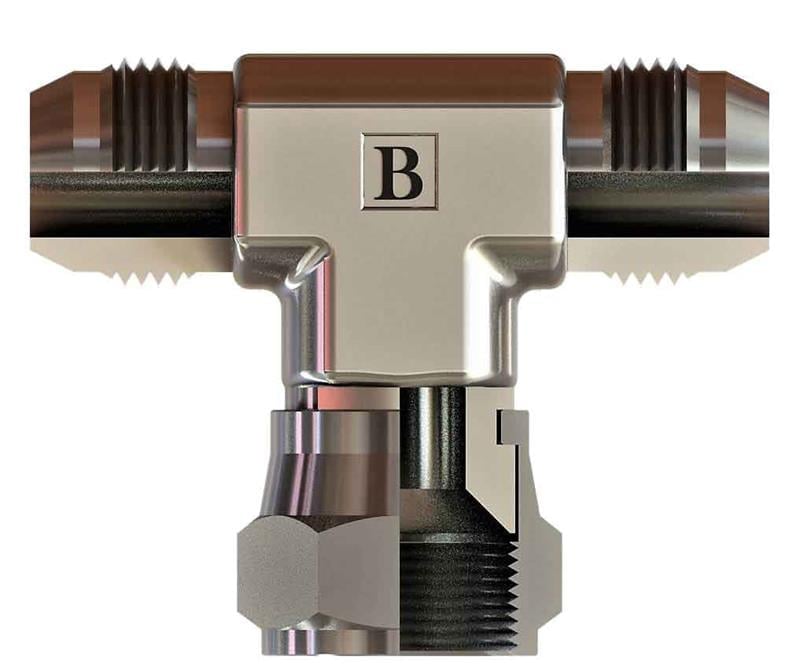

1/2-20 Unf Unf Orta Bacak T Rakor (SB-1212-WOT)

OLC SB-1212-WOT: 1/2-20 UNF ölçüsünde UNF orta bacak T rakor. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

UNF orta bacak T rakor nerede kullanılır?

SB-1212-WOT, 1/2-20 UNF bağlantılı bir hattı üç yöne ayıran T rakordur. Orta bacak tipinde farklı bağlantı ucu T’nin orta kolunda bulunur; uçların konumu teknik resimde gösterilir. Hidrolik ünitelerde dağıtım ve ölçüm noktalarında kullanılır.

Sık sorulan sorular

SB-1212-WOT için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi 1/2-20 UNF ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

1/2-20 UNF ne anlama gelir?

1/2" UNF dişte inç başına 20 diş vardır; bu yüzden tabloda 1/2-20 olarak yazılır. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

SB-1212-WOT sızdırmazlığı nasıl sağlanır?

SB-1212-WOT ürününün 1/2-20 UNF tarafı JIC 37° (UNF) bağlantıdır. UNF dişli 37° bağlantılar JIC (SAE J514 / ISO 8434-2) sistemidir; sızdırmazlık 37° havşalı konik yüzeylerin metal-metal temasıyla sağlanır.

SB-1212-WOT teknik ölçüleri

Tabloya göre Diş Ölçüsü T1 1/2-20-UNF, B 23,5, C 23, ØD 5,5, A1 14, A2 17. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• JIC bağlantıyı aşırı sıkmayın; konik yüzey ezilerek sızdırmaya başlar.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
