1/2-20 Unf Unf Dirsek (SB-1212-WD)

OLC SB-1212-WD: 1/2-20 UNF ölçüsünde UNF dirsek. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

UNF dirsek ne için kullanılır?

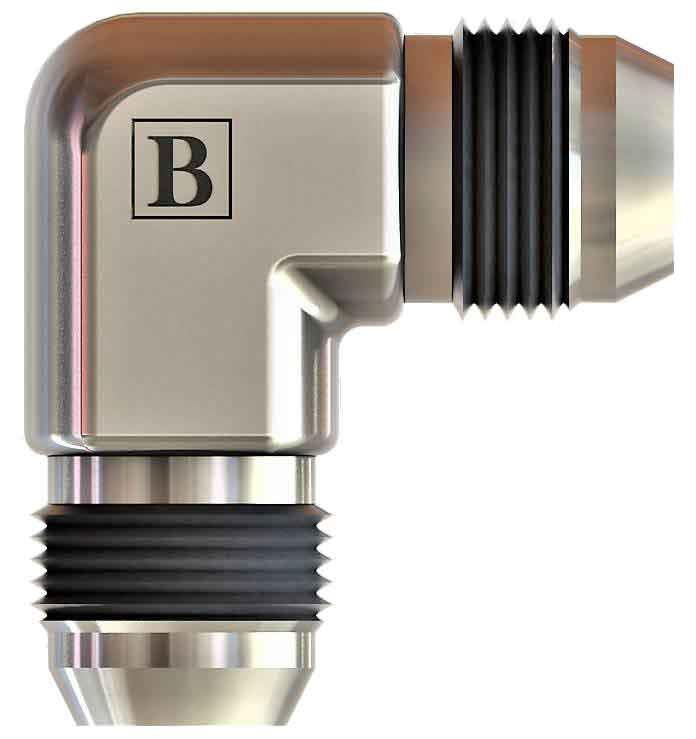

SB-1212-WD, 1/2-20 UNF bağlantılı hattı 90° döndüren bir dirsek rakordur. Dar alanlarda hortum veya borunun keskin bükülmesini önleyerek hattı porttan farklı yöne çıkarır. Hidrolik ünite ve mobil makine tesisatında yaygın olarak kullanılır.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi 1/2-20 UNF ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

Diş ölçüsü nasıl okunur?

1/2" UNF dişte inç başına 20 diş vardır; bu yüzden tabloda 1/2-20 olarak yazılır. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

Bağlantıda conta gerekir mi?

1/2-20 UNF bağlantı tarafında JIC 37° (UNF) yapısı kullanılır. UNF / JIC 37° sisteminde diş yalnızca sıkma kuvvetini taşır, sızdırmazlığı 37° konik oturma yüzeyleri yapar.

Tablodaki harfler neyi gösterir?

Tabloya göre Diş Ölçüsü T1 1/2-20-UNF, B 23,5, ØD 5,5, AA 14. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• 37° JIC konik yüzeylerinde çizik veya ezik olmamasına dikkat edin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
