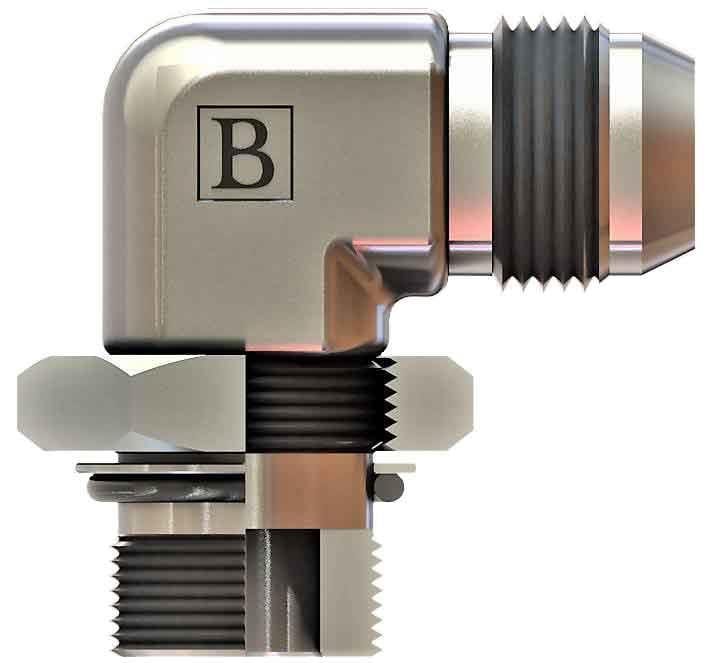

1/2-20 Unf 1/2-20 Unf Unf-unf Kontralı Dirsek 90° (SB-1212-WWKD)

OLC SB-1212-WWKD: 1/2-20 UNF ölçüsünde UNF - UNF kontralı dirsek. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

UNF - UNF kontralı dirsek ne için kullanılır?

SB-1212-WWKD, 1/2-20 UNF bağlantılı yönü ayarlanabilen kontralı dirsektir. Porta vidalandıktan sonra gövde istenen yöne çevrilir ve kontra somun sıkılarak bu konumda sabitlenir. Valf blokları ve pompa portları gibi birden fazla bağlantının yan yana olduğu yerlerde montajı kolaylaştırır.

Sık sorulan sorular

Kontra somun ne işe yarar?

Kontra somun gevşek konumdayken dirsek porta takılır. Yön ayarlandıktan sonra kontra somun sıkılır ve gövde bu konumda kilitlenir. Kontra somun yalnızca kilitleme değil, alttaki sızdırmazlık elemanını porta bastırma görevi de görür.

SB-1212-WWKD için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi 1/2-20 UNF ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

1/2-20 UNF ne anlama gelir?

1/2-20 UNF, inç ölçülü ince adımlı Amerikan dişidir; 1/2" çapta inç başına 20 diş bulunur. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

SB-1212-WWKD sızdırmazlığı nasıl sağlanır?

1/2-20 UNF bağlantı tarafında JIC 37° (UNF) yapısı kullanılır. UNF / JIC 37° sisteminde diş yalnızca sıkma kuvvetini taşır, sızdırmazlığı 37° konik oturma yüzeyleri yapar.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• 37° JIC konik yüzeylerinde çizik veya ezik olmamasına dikkat edin.
• Yön ayarı için gövdeyi bir turdan fazla geri çevirmeyin.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
