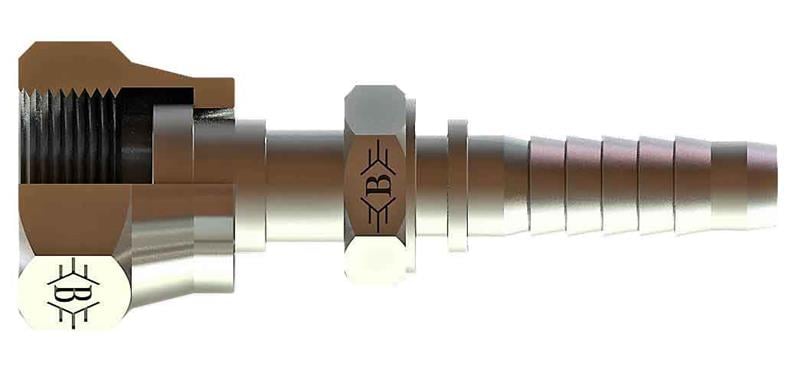

1/2 13/16-16 Orfs Somunlu Düz Rakor (SB-1321-OSD)

1/2" (13 mm) hortum için 13/16-16 ORFS bağlantılı SB-1321-OSD kodlu ORFS somunlu düz rakor, OLC hidrolik rakor serisindendir.

ORFS somunlu düz rakor nerede kullanılır?

SB-1321-OSD, 1/2" (13 mm) hortumun ucuna preslenerek hortumu 13/16-16 ORFS bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Düz gövdeli olduğu için hortum hattı bağlantı ekseninde devam eder. Hortum yapım atölyelerinde soket ile birlikte hortuma preslenerek kullanılır.

Sık sorulan sorular

SB-1321-OSD hangi bağlantılara uyar?

Bu ürünün bağlantı dişi 13/16-16 ORFS ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

13/16-16 ORFS dişi nasıl tanınır?

13/16-16 ORFS, inç ölçülü ince adımlı Amerikan dişidir; 13/16" çapta inç başına 16 diş bulunur. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Hortum ölçüsü nasıl seçilir?

1/2" (13 mm) ölçüsü hortumun nominal iç çapını gösterir. Rakor, soket ve hortum aynı nominal ölçüde ve birbiriyle uyumlu olmalıdır; farklı ölçüler pres sonrası kaçağa yol açar.

Tablodaki harfler neyi gösterir?

Tabloya göre Somun / Diş Ölçüsü 13/16-16, B 67,5, C 34,5, ØD 9, AA 24. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (13/16-16 ORFS) ve bağlantı standardını montajdan önce kontrol edin.
• ORFS uçtaki O-ringin yerinde ve hasarsız olduğundan emin olun.
• Hortumu rakor çıkışında keskin bükmeyin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
