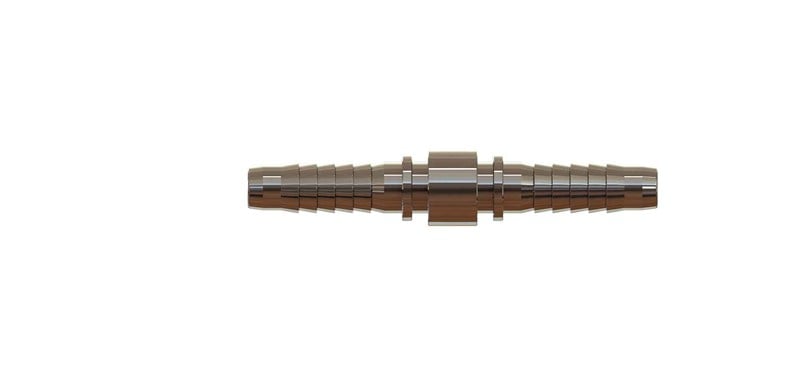

1/2 1/2 Presli Hortum Eki (SB-1313-HE)

OLC SB-1313-HE: 1/2" (13 mm) hortum için presli hortum eki. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

Presli hortum eki nerede kullanılır?

SB-1313-HE, 1/2" (13 mm) iki hortumu uç uca ekleyen presli hortum ekidir. Hasar gören bir hortumun onarımında veya hattın uzatılmasında kullanılır. Hortum atölyelerinde iki hortumu birleştirmek için kullanılır.

Sık sorulan sorular

Hortum ölçüsü nasıl seçilir?

1/2" (13 mm) ölçüsü hortumun nominal iç çapını gösterir. Rakor, soket ve hortum aynı nominal ölçüde ve birbiriyle uyumlu olmalıdır; farklı ölçüler pres sonrası kaçağa yol açar.

Rakor hortuma nasıl preslenir?

SB-1313-HE, 1/2" (13 mm) hortuma aynı ölçüdeki soketle birlikte preslenir. Rakor kuyruğu hortum içine, soket hortumun dışına yerleştirilir; ardından hortum presinde sıkılır. Presleme sonrası soket çapı ölçülerek doğru sıkıştırma kontrol edilmelidir.

SB-1313-HE ölçüleri nelerdir?

Tabloya göre H ÖLÇÜSÜ MM1 13, H ÖLÇÜSÜ İNCH1 1/2, B 87,5, C 22, ØD 9. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Hortumu rakor çıkışında keskin bükmeyin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
