1/2 1''-14 Orfs Somunlu Düz Rakor (SB-1325-OSD)

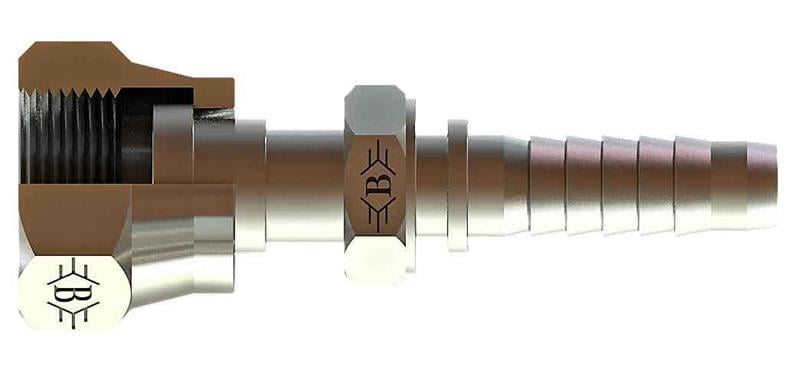

SB-1325-OSD, 1/2" (13 mm) hortum için 1-14 ORFS bağlantılı OLC ORFS somunlu düz rakor ürünüdür.

ORFS somunlu düz rakor nerede kullanılır?

SB-1325-OSD, 1/2" (13 mm) hortumun ucuna preslenerek hortumu 1-14 ORFS bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Hidrolik hortum hatlarının uç bağlantı elemanıdır; döner somunu sayesinde hortum burulmadan karşı parçaya bağlanır. Hortum yapım atölyelerinde soket ile birlikte hortuma preslenerek kullanılır.

Sık sorulan sorular

SB-1325-OSD için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi 1-14 ORFS ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

Bağlantıda conta gerekir mi?

1-14 ORFS bağlantı tarafında ORFS yapısı kullanılır. ORFS (O-Ring Face Seal, SAE J1453 / ISO 8434-3) bağlantıda erkek ucun düz alnındaki kanala yerleşen O-ring, somun sıkıldığında karşı parçanın düz yüzeyine bastırılır.

Rakor hortuma nasıl preslenir?

1/2" (13 mm) hortum için SB-1325-OSD ile aynı nominal ölçüde soket kullanılır. Hortum ölçüsünde kesilir, uygun soket hortuma geçirilir ve rakor kuyruğu hortumun içine tam oturana kadar itilir. Pres çapı hortum ve soket tipine göre ayarlanmalıdır; yetersiz pres kaçağa, aşırı pres hortum hasarına yol açar.

Tablodaki harfler neyi gösterir?

Tabloya göre Somun / Diş Ölçüsü 1"-14, B 72, C 39, ØD 9, AA 30. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (1-14 ORFS) ve bağlantı standardını montajdan önce kontrol edin.
• ORFS uçtaki O-ringin yerinde ve hasarsız olduğundan emin olun.
• Rakor, soket ve hortumun aynı nominal ölçüde olduğunu kontrol edin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
