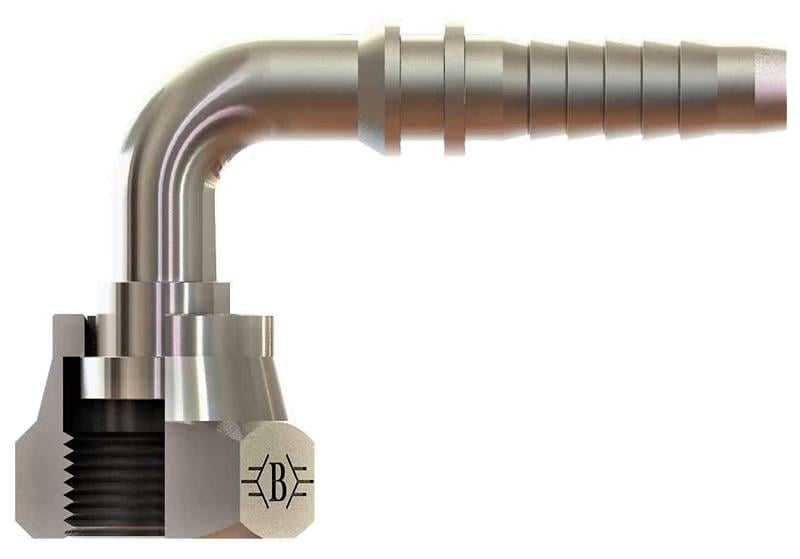

1/2 1''-14 Orfs Somunlu 90° Rakor (SB-1325-OS90)

OLC SB-1325-OS90: 1/2" (13 mm) hortum için 1-14 ORFS bağlantılı ORFS somunlu 90° rakor. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

ORFS somunlu 90° rakor nerede kullanılır?

SB-1325-OS90, 1/2" (13 mm) hortumun ucuna preslenerek hortumu 1-14 ORFS bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. 90° açılı gövdesi, hortumun dar alanlarda keskin bükülmeden yön değiştirmesini sağlar. Mobil hidrolik ve sabit tesis hortum hatlarında yaygın olarak kullanılır.

Sık sorulan sorular

SB-1325-OS90 hangi bağlantılara uyar?

Bu ürünün bağlantı dişi 1-14 ORFS ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

1-14 ORFS ne anlama gelir?

1" UNF dişte inç başına 14 diş vardır; bu yüzden tabloda 1-14 olarak yazılır. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

Bu bağlantı nasıl sızdırmazlık sağlar?

1-14 ORFS bağlantı tarafında ORFS yapısı kullanılır. ORFS (O-Ring Face Seal, SAE J1453 / ISO 8434-3) bağlantıda erkek ucun düz alnındaki kanala yerleşen O-ring, somun sıkıldığında karşı parçanın düz yüzeyine bastırılır.

Rakor hortuma nasıl preslenir?

SB-1325-OS90, 1/2" (13 mm) hortuma aynı ölçüdeki soketle birlikte preslenir. Kesim sonrası hortum içi temizlenir, rakor ve soket yerleştirilip presleme yapılır. Presleme sonrası soket çapı ölçülerek doğru sıkıştırma kontrol edilmelidir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (1-14 ORFS) ve bağlantı standardını montajdan önce kontrol edin.
• Söküp takmalarda ORFS O-ringini yenileyin.
• Hortumu rakor çıkışında keskin bükmeyin.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
