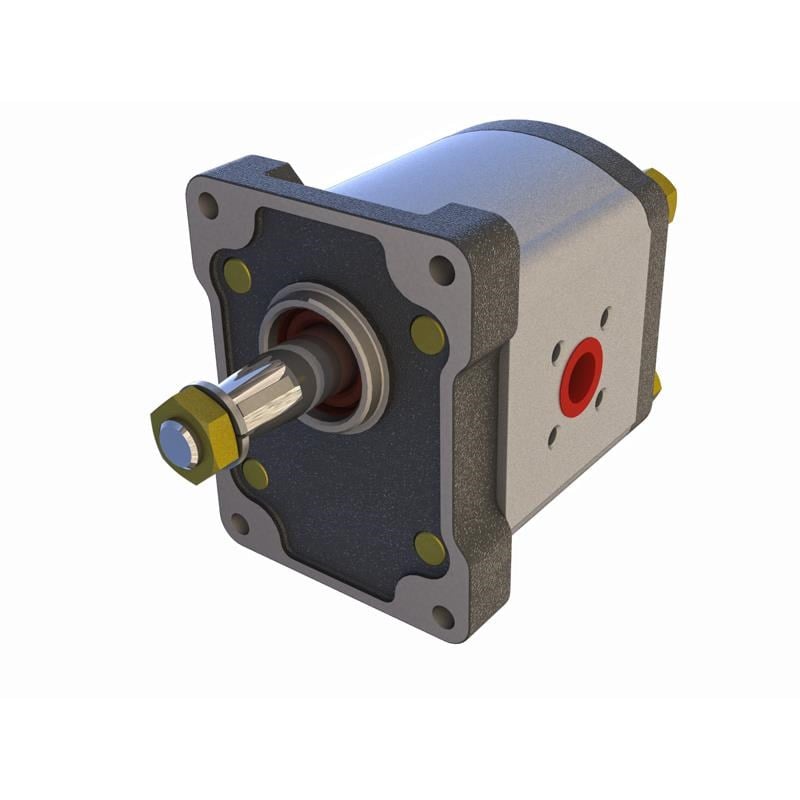

11,9 Cc Helis Dişli Pompa (1PH 119 CB11/037)

Hema 1PH 119 CB11/037, 1500 dev/dk'da 17,1 lt/dk debi veren Hema 1PH serisi dişli pompadır. Maksimum çıkış basıncı 250 bar, çalışma devri 600 – 3000 dev/dk'dır.

Teknik özellikler

Değerler Hema 1PH kataloğundan alınmıştır; debi ve basınç ISO VG68 yağ ile 50 °C'de ölçülmüştür.

Hema 1PH 119 CB11/037 hangi makinelerde kullanılır?

Helis dişli yapısı sayesinde düz dişli pompalara göre daha sessiz çalışır; gürültünün önemli olduğu ünitelerde tercih edilir. Endüstriyel güç ünitelerinde ve kapalı ortamlarda çalışan makinelerde kullanılır.

Sık sorulan sorular

Minimum ve maksimum devri nedir?

Katalogdaki çalışma devri 600 – 3000 dev/dk aralığındadır. Devir düştükçe debi de orantılı olarak azalır.

Kaç kW motor gerekir?

1500 dev/dk ve 100 bar'da teorik hidrolik güç yaklaşık 2,9 kW'tır (debi × basınç / 600). Pompa ve motor verim kayıpları için seçilen motor gücü bu değerden yaklaşık %15–20 daha yüksek olmalıdır.

Emiş hattı nasıl olmalı?

Katalog, emiş hattındaki yağ hızının en fazla 2 m/s olmasını ve pompa girişinde ölçülen vakumun sürekli çalışmada 0,25 bar'ı (200 mm Hg) geçmemesini ister. Emiş hortumu kısa ve geniş kesitli seçilmeli, keskin dönüşlerden kaçınılmalıdır.

Kaplin seçimi nasıl yapılır?

Pompa miline eksenel ve radyal yük gelmemelidir; bu nedenle eksenel ve radyal yönde en az 0,25 mm boşluğa izin veren, tercihen üç parçalı elastik kaplinle doğrudan tahrik önerilir. Kama ve kaplin mile elle takılmalı, kesinlikle çekiç kullanılmamalıdır.

Kullanırken dikkat edilmesi gerekenler

• Emniyet valfini 250 bar'ın üzerine ayarlamayın.
• Motorun dönüş yönünün pompayla (sağ) aynı olduğunu ilk çalıştırmadan önce kontrol edin.
• Sistem basınçlıyken bağlantıları sökmeyin.
• Pompa miline yan yük bindirmeyin; kayış veya dişli tahrikte ön yataklı versiyon kullanın.
• Emiş hattında hava kaçağı olmadığından emin olun; hava girişi kavitasyona ve gürültüye yol açar.
