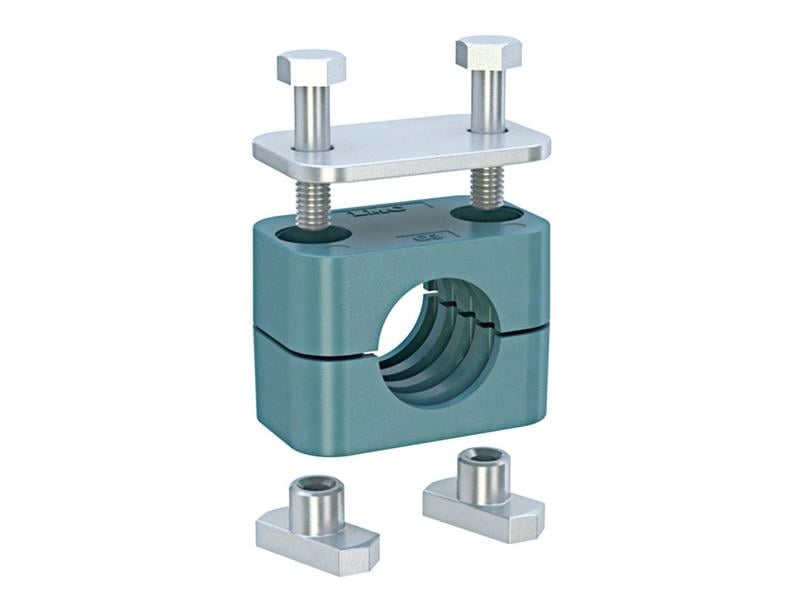

70 mm borular için 116G7-7000, hidrolik ve pnömatik hatları sabitleyen raya uyumlu ve üstlüklü bir PP boru kelepçesidir; anma çapı R 2 – R 2 1/2.
70 mm raya uyumlu üstlüklü kelepçe nerede kullanılır?
Bu PP kelepçe, 70 mm boruların titreşimden korunması ve hattın sabit tutulması gereken her yerde kullanılır. Tarım ve iş makinelerinden sabit tesis hatlarına kadar geniş bir alanda kullanılır.
Sık sorulan sorular
116G7-7000 kodu ne anlama gelir?
LMC kelepçe kodunda ilk rakam malzemeyi (1 = polipropilen (PP)), ikinci rakam seriyi (1 = standart seri, DIN 3015/1), üçüncü rakam montaj tipini (6 = raya uyumlu üstlüklü) gösterir. Ardından gelen G7 grup kodudur; tireden sonraki 7000 ise boru çapının 100 katıdır, yani 70 mm.
Kelepçe ölçüsü neye göre belirlenir?
Seçimde esas alınan ölçü borunun iç çapı değil, dış çapıdır. 116G7-7000 70 mm dış çaplı boru veya hortum içindir; anma çapı R 2 – R 2 1/2, inç karşılıkları 2 1/4" – 2 1/2" – 2 3/4" – 3". Boru çapınız 70 mm değilse G7 grubundaki diğer çaplara bakabilirsiniz.
Kelepçe nasıl monte edilir?
Önce alt plaka ve alt gövde yarısı konumlandırılır; boru yerleştirildikten sonra üst yarı kapatılır ve cıvatalar eşit sıkılır. Tabloya göre delik aralığı (L2) 94 mm'dir; montaj yüzeyindeki delikler bu ölçüye göre hazırlanmalıdır. 0,8 mm'den ince sac kullanılmamalıdır. Cıvatalar gövdeyi ezmeden, boru hareket etmeyecek kadar sıkılmalıdır.
116G7-7000 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 70 mm, Anma Çapı (R) R 2 – R 2 1/2, İnç Karşılığı 2 1/4" – 2 1/2" – 2 3/4" – 3", Grup Çap Aralığı 57,2 – 76,1 mm, Uzunluk (L1) 121 mm, Delik Aralığı (L2) 94 mm, Yükseklik (H1) 53,5 mm, Toplam Yükseklik (H2) 109 mm, Min. Sac Kalınlığı (S) 0,8 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- 70 mm dışındaki boru çaplarında bu kelepçeyi kullanmayın.
- Cıvataları gövdeyi ezmeden, boru hareket etmeyecek kadar sıkın.
- Dirseklerin, vanaların ve rakorların yakınına mutlaka kelepçe koyun.
