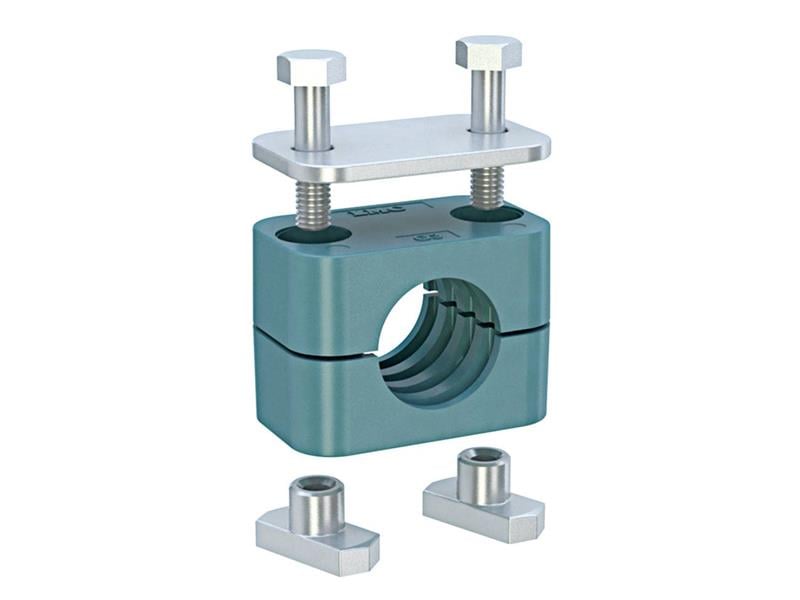

63,5 mm borular için 116G7-6350, hidrolik ve pnömatik hatları sabitleyen raya uyumlu ve üstlüklü bir PP boru kelepçesidir; anma çapı R 2 – R 2 1/2.
63,5 mm raya uyumlu üstlüklü kelepçe nerede kullanılır?
116G7-6350, hidrolik ve pnömatik boru hatlarını, hortumları ve kablo demetlerini makineye, şasiye veya duvara sabitlemek için kullanılır. Hidrolik ünite tesisatında, mobil makinelerde, enerji ve proses tesislerinde yaygın olarak tercih edilir.
Sık sorulan sorular
Kelepçedeki G7 kodu neyi gösterir?
Grup kodu, kelepçenin dış gövde ölçüsünü belirtir. Grup içindeki kelepçeler birbirinin yerine aynı montaj deliklerine takılabilir. G7 grubu 57,2–76,1 mm kapsar, 63,5 mm de bu aralıktadır.
Standart, ağır ve ikiz seri arasındaki fark nedir?
116G7-6350 standart seri (DIN 3015/1) kelepçedir. Genel hidrolik hatlarda standart seri yeterlidir; ağır yüklü hatlar için DIN 3015/2, iki boruyu birlikte taşımak için DIN 3015/3 seçilir.
63,5 mm kelepçe neden kullanılır?
116G7-6350, 63,5 mm dış çaplı boruyu veya hortumu yerinde tutarak hattın sallanmasını ve sarkmasını önler. Kelepçe olmayan bir hat zamanla titreşimle yorulur, rakorlarda çatlak ve sızıntı başlar; doğru seçilmiş kelepçe bunu önler. G7 grubundaki diğer çaplarla aynı dış ölçüye sahip olduğu için tesisat sonradan kolayca değiştirilebilir.
116G7-6350 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 63,5 mm, Anma Çapı (R) R 2 – R 2 1/2, İnç Karşılığı 2 1/4" – 2 1/2" – 2 3/4" – 3", Grup Çap Aralığı 57,2 – 76,1 mm, Uzunluk (L1) 121 mm, Delik Aralığı (L2) 94 mm, Yükseklik (H1) 53,5 mm, Toplam Yükseklik (H2) 109 mm, Min. Sac Kalınlığı (S) 0,8 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Kelepçeyi 63,5 mm dış çapa uygun seçtiğinizden emin olun; büyük kelepçe boruyu titreştirir, küçük kelepçe gövdeyi çatlatır.
- Cıvataları gövdeyi ezmeden, boru hareket etmeyecek kadar sıkın.
- Montaj plakası için tabloda önerilen en düşük sac kalınlığının (0,8 mm) altına inmeyin.
