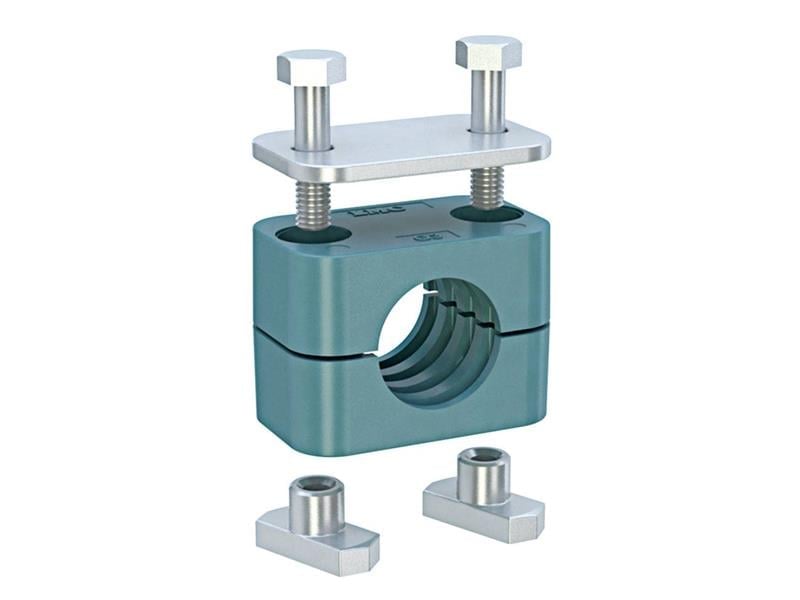

116G5-4200, 42 mm dış çaplı boru ve hortumlar için LMC standart seri raya uyumlu üstlüklü boru kelepçesidir. Gövdesi polipropilendir (PP) ve DIN 3015/1 standardına uygundur.
42 mm raya uyumlu üstlüklü kelepçe nerede kullanılır?
Raya uyumlu üstlüklü tipteki bu kelepçe, 42 mm'lik hatları makine gövdesine, profile veya duvara bağlamak için kullanılır. Ünite imalatçıları, makine üreticileri ve bakım servisleri tarafından hem yeni tesisatta hem de tamirde kullanılır.
Sık sorulan sorular
Kelepçe ölçüsü neye göre belirlenir?
Kelepçe ölçüsü borunun veya hortumun dış çapını (ØD) ifade eder. 116G5-4200 42 mm dış çaplı boru veya hortum içindir; anma çapı R 1 – R 1 1/4, inç karşılıkları 1 1/4" – 1 1/2". Kelepçe borudan büyük seçilirse boru titreşir, küçük seçilirse gövde zorlanarak çatlar.
Kelepçe malzemesi nasıl seçilir?
Bu kelepçenin gövdesi polipropilendir (PP); titreşimi iyi sönümler ve paslanma sorunu yoktur. 42 mm'lik hattınız için seçim yaparken ortam sıcaklığı, titreşim düzeyi ve kelepçeye binen yük birlikte değerlendirilmelidir.
116G5-4200 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 42 mm, Anma Çapı (R) R 1 – R 1 1/4, İnç Karşılığı 1 1/4" – 1 1/2", Grup Çap Aralığı 32 – 42 mm, Uzunluk (L1) 71 mm, Delik Aralığı (L2) 52 mm, Yükseklik (H1) 35 mm, Toplam Yükseklik (H2) 72 mm, Min. Sac Kalınlığı (S) 0,8 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
116G5-4200 raya nasıl bağlanır?
116G5-4200 LMC kelepçe raylarına (C profil, CRY serisi) takılır. Kelepçe sıkılmadan önce ray üzerinde kaydırılarak konumlandırılır; böylece her kelepçe için ayrı delik açmak gerekmez.
Kullanırken dikkat edilmesi gerekenler
- Kelepçe ölçüsünü borunun dış çapına göre seçin.
- Cıvataları gövdeyi ezmeden, boru hareket etmeyecek kadar sıkın.
- Ağır elemanların iki tarafını kelepçeyle destekleyin.
