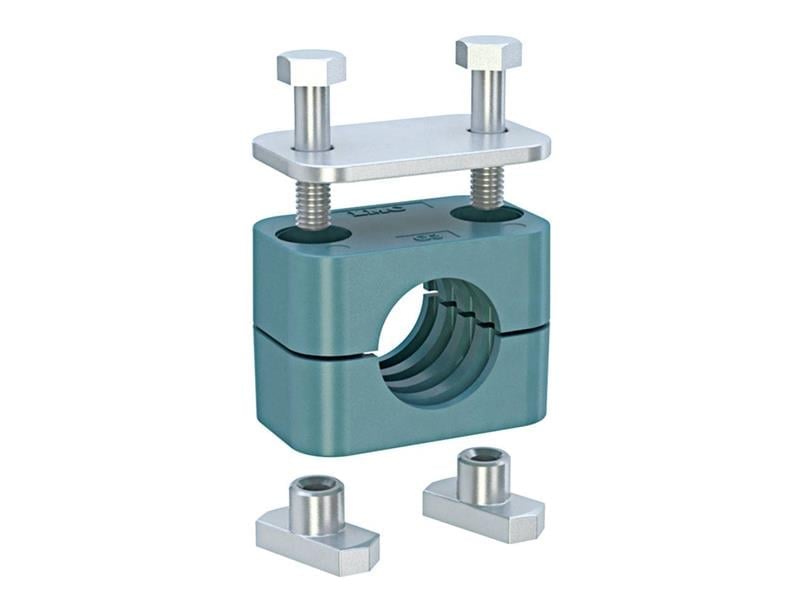

LMC 116G5-4000, DIN 3015/1 standart seri ailesinin G5 grubunda yer alan 40 mm PP kelepçedir. Rayla birlikte kullanılan, üstte ayrı bir plaka (üstlük) bulunan tiptir; ray üzerinde konumlandırılır ve üst plaka sayesinde sıkma kuvveti eşit dağılır.
40 mm raya uyumlu üstlüklü kelepçe nerede kullanılır?
116G5-4000, hidrolik ve pnömatik boru hatlarını, hortumları ve kablo demetlerini makineye, şasiye veya duvara sabitlemek için kullanılır. Hidrolik ünite tesisatında, mobil makinelerde, enerji ve proses tesislerinde yaygın olarak tercih edilir.
Sık sorulan sorular
116G5-4000 kodu ne anlama gelir?
LMC kelepçe kodunda ilk rakam malzemeyi (1 = polipropilen (PP)), ikinci rakam seriyi (1 = standart seri, DIN 3015/1), üçüncü rakam montaj tipini (6 = raya uyumlu üstlüklü) gösterir. Ardından gelen G5 grup kodudur; tireden sonraki 4000 ise boru çapının 100 katıdır, yani 40 mm.
G5 grubu ne demek?
116G5-4000 kodundaki G5, kelepçenin gövde büyüklüğünü gösteren grup kodudur. Aynı gruptaki kelepçelerin dış ölçüleri, cıvata ve plakaları ortaktır; yalnızca iç çapları farklıdır. G5 grubu 32–42 mm kapsar; hat çapı değişse bile montaj yüzeyini yeniden delmek gerekmez.
116G5-4000 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 40 mm, Anma Çapı (R) R 1 – R 1 1/4, İnç Karşılığı 1 1/4" – 1 1/2", Grup Çap Aralığı 32 – 42 mm, Uzunluk (L1) 71 mm, Delik Aralığı (L2) 52 mm, Yükseklik (H1) 35 mm, Toplam Yükseklik (H2) 72 mm, Min. Sac Kalınlığı (S) 0,8 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kelepçe hortum için de kullanılabilir mi?
40 mm dış çaplı hortumlar bu kelepçeye oturur, çünkü ölçü (ØD) boru ve hortum için aynı şekilde verilir. Basınçla hortum boyu bir miktar değişir; kelepçe hortumu tamamen kilitlememeli, sadece yönlendirmelidir.
Kullanırken dikkat edilmesi gerekenler
- Kelepçe ölçüsünü borunun dış çapına göre seçin.
- Aşırı sıkma gövdeyi çatlatır; cıvataları kontrollü sıkın.
- Montaj plakası için tabloda önerilen en düşük sac kalınlığının (0,8 mm) altına inmeyin.
