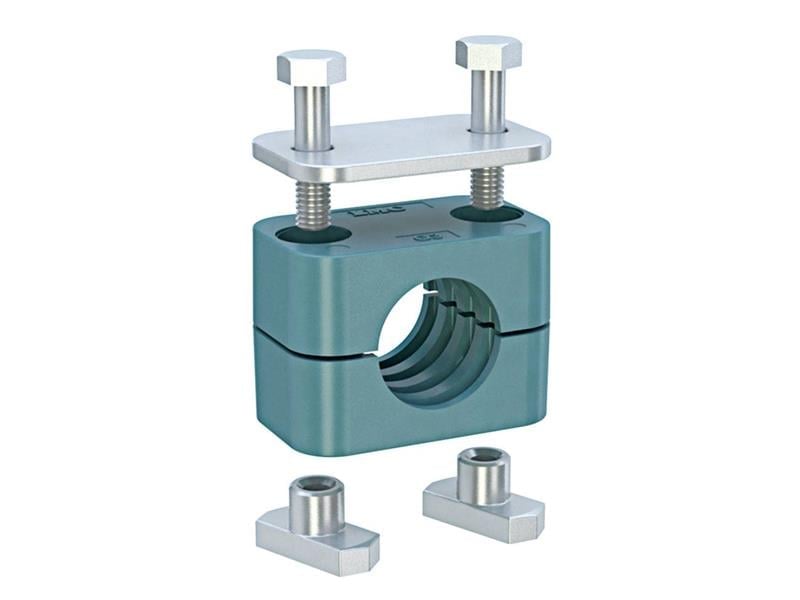

116G4-3000, 30 mm dış çaplı boru ve hortumlar için LMC standart seri raya uyumlu üstlüklü boru kelepçesidir. Gövdesi polipropilendir (PP) ve DIN 3015/1 standardına uygundur.
30 mm raya uyumlu üstlüklü kelepçe nerede kullanılır?
Raya uyumlu üstlüklü tipteki bu kelepçe, 30 mm'lik hatları makine gövdesine, profile veya duvara bağlamak için kullanılır. Ünite imalatçıları, makine üreticileri ve bakım servisleri tarafından hem yeni tesisatta hem de tamirde kullanılır.
Sık sorulan sorular
Raya uyumlu üstlüklü kelepçe ne demek?
Rayla birlikte kullanılan, üstte ayrı bir plaka (üstlük) bulunan tiptir; ray üzerinde konumlandırılır ve üst plaka sayesinde sıkma kuvveti eşit dağılır. PP gövdeli 116G4-3000, bu montaj tipinin standart seri üyesidir.
Raya uyumlu üstlüklü kelepçe nasıl takılır?
Önce alt plaka ve alt gövde yarısı konumlandırılır; boru yerleştirildikten sonra üst yarı kapatılır ve cıvatalar eşit sıkılır. 116G4-3000 için cıvata delikleri arasındaki mesafe (L2) 40 mm'dir. 0,6 mm'den ince sac kullanılmamalıdır. Aşırı sıkma gövdeyi çatlatabilir; boru elle çevrilemeyecek kadar sıkmak yeterlidir.
116G4-3000 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 30 mm, Anma Çapı (R) R 3/4, Grup Çap Aralığı 26,9 – 30 mm, Uzunluk (L1) 59 mm, Delik Aralığı (L2) 40 mm, Yükseklik (H1) 28 mm, Toplam Yükseklik (H2) 56 mm, Min. Sac Kalınlığı (S) 0,6 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Bu kelepçe için hangi ray gerekir?
Raya uyumlu üstlüklü tipteki 116G4-3000, ray kanalına yerleşen bir somunla sabitlenir. Ray önce yüzeye sabitlenir; kelepçe ray kanalındaki somunla bağlanır ve ray boyunca istenen konuma kaydırılabilir. Ray ve kelepçe serisinin uyumunu sipariş öncesi kontrol edin.
Kullanırken dikkat edilmesi gerekenler
- 30 mm dışındaki boru çaplarında bu kelepçeyi kullanmayın.
- Aşırı sıkma gövdeyi çatlatır; cıvataları kontrollü sıkın.
- Ağır elemanların iki tarafını kelepçeyle destekleyin.
