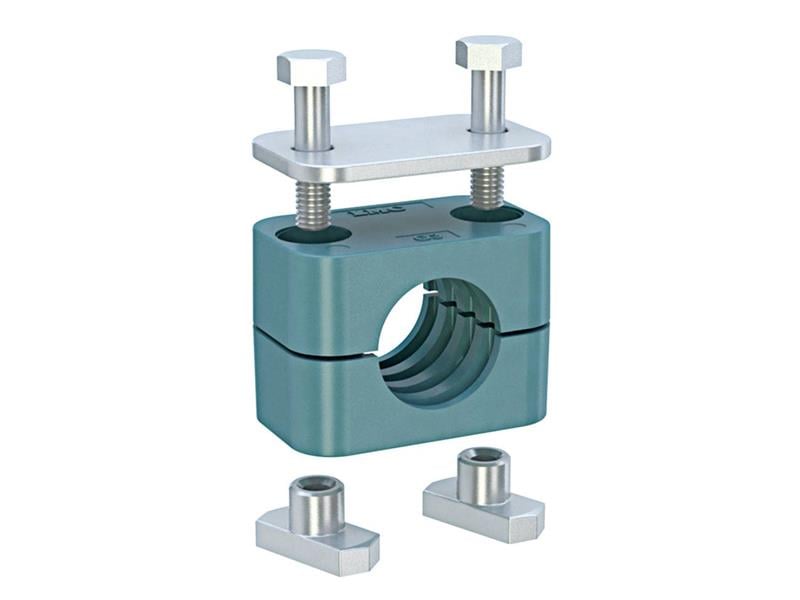

LMC 116G3-2300, DIN 3015/1 standart seri ailesinin G3 grubunda yer alan 23 mm PP kelepçedir. Rayla birlikte kullanılan, üstte ayrı bir plaka (üstlük) bulunan tiptir; ray üzerinde konumlandırılır ve üst plaka sayesinde sıkma kuvveti eşit dağılır.
23 mm raya uyumlu üstlüklü kelepçe nerede kullanılır?
Bu PP kelepçe, 23 mm boruların titreşimden korunması ve hattın sabit tutulması gereken her yerde kullanılır. Tarım ve iş makinelerinden sabit tesis hatlarına kadar geniş bir alanda kullanılır.
Sık sorulan sorular
Kelepçedeki G3 kodu neyi gösterir?
G3, LMC kelepçelerinde gövde boyutunu tanımlayan grup kodudur. Aynı gruptaki kelepçelerin dış ölçüleri, cıvata ve plakaları ortaktır; yalnızca iç çapları farklıdır. G3 grubu 19–25,4 mm kapsar, 23 mm de bu aralıktadır.
Kelepçe montajında nelere dikkat edilir?
Raya uyumlu üstlüklü kelepçede gövde iki yarıdan oluşur; boru bu iki yarının arasına alınır ve cıvatalarla sıkıştırılır. 116G3-2300 için cıvata delikleri arasındaki mesafe (L2) 33 mm'dir. Montaj veya kaynak plakası için önerilen en düşük sac kalınlığı 0,6 mm'dir. Sıkma sonrası borunun gövde içinde oturduğunu ve kaymadığını kontrol edin.
Bir hatta kaç kelepçe kullanılmalı?
Kesin aralık uygulamaya göre değişir; 23 mm'lik bir hatta titreşim arttıkça kelepçeler sıklaştırılmalıdır. Vana, filtre gibi ağır parçalar boruya yük bindirmemeli; bunların her iki yanı kelepçeyle desteklenmelidir. Uzun düz hatlarda aralığı eşit tutmak hattın düzgün görünmesini ve yükün dengeli dağılmasını sağlar.
116G3-2300 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 23 mm, Anma Çapı (R) R 1/2, İnç Karşılığı 3/4" – 7/8" – 1", Grup Çap Aralığı 19 – 25,4 mm, Uzunluk (L1) 50 mm, Delik Aralığı (L2) 33 mm, Yükseklik (H1) 25 mm, Toplam Yükseklik (H2) 50 mm, Min. Sac Kalınlığı (S) 0,6 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Kelepçeyi 23 mm dış çapa uygun seçtiğinizden emin olun; büyük kelepçe boruyu titreştirir, küçük kelepçe gövdeyi çatlatır.
- Aşırı sıkma gövdeyi çatlatır; cıvataları kontrollü sıkın.
- Dirseklerin, vanaların ve rakorların yakınına mutlaka kelepçe koyun.
