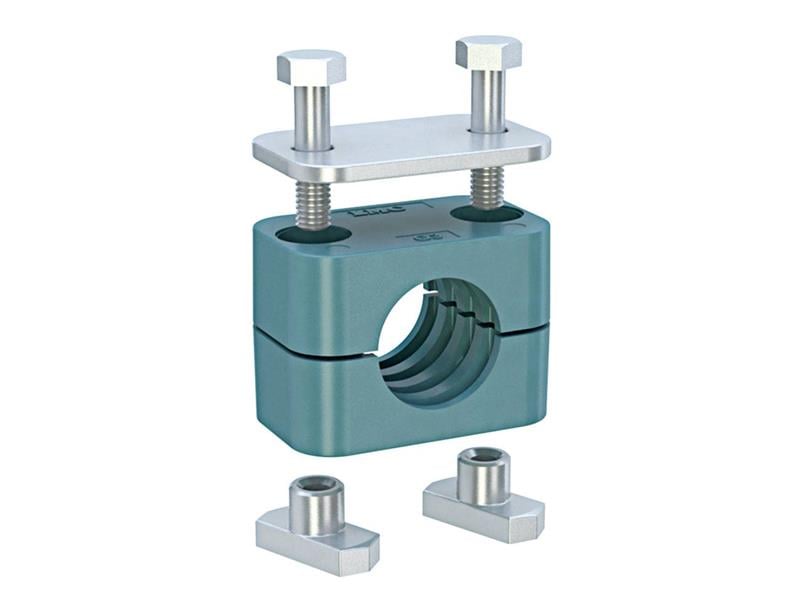

20 mm borular için 116G3-2000, hidrolik ve pnömatik hatları sabitleyen raya uyumlu ve üstlüklü bir PP boru kelepçesidir; anma çapı R 1/2.
20 mm raya uyumlu üstlüklü kelepçe nerede kullanılır?
116G3-2000, hidrolik ve pnömatik boru hatlarını, hortumları ve kablo demetlerini makineye, şasiye veya duvara sabitlemek için kullanılır. Hidrolik ünite tesisatında, mobil makinelerde, enerji ve proses tesislerinde yaygın olarak tercih edilir.
Sık sorulan sorular
20 mm kelepçe neden kullanılır?
116G3-2000, 20 mm dış çaplı boruyu veya hortumu yerinde tutarak hattın sallanmasını ve sarkmasını önler. Kelepçe olmayan bir hat zamanla titreşimle yorulur, rakorlarda çatlak ve sızıntı başlar; doğru seçilmiş kelepçe bunu önler. G3 grubundaki diğer çaplarla aynı dış ölçüye sahip olduğu için tesisat sonradan kolayca değiştirilebilir.
Kelepçeler ne sıklıkla yerleştirilmelidir?
Kelepçe aralığı boru çapına, hattın titreşimine ve borunun taşıdığı yüklere göre belirlenir; 20 mm boru için bu üç etken birlikte değerlendirilmelidir. Dirseklerin, vanaların ve rakorların hemen yakınına mutlaka kelepçe konur.
116G3-2000 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 20 mm, Anma Çapı (R) R 1/2, İnç Karşılığı 3/4" – 7/8" – 1", Grup Çap Aralığı 19 – 25,4 mm, Uzunluk (L1) 50 mm, Delik Aralığı (L2) 33 mm, Yükseklik (H1) 25 mm, Toplam Yükseklik (H2) 50 mm, Min. Sac Kalınlığı (S) 0,6 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
116G3-2000 raya nasıl bağlanır?
Raya uyumlu üstlüklü tipteki 116G3-2000, ray kanalına yerleşen bir somunla sabitlenir. Ray sistemi, çok sayıda borunun yan yana döşendiği hatlarda montajı hızlandırır. Ray ölçüsünün standart seri kelepçeye uygun olduğundan emin olun.
Kullanırken dikkat edilmesi gerekenler
- Kelepçe ölçüsünü borunun dış çapına göre seçin.
- Aşırı sıkma gövdeyi çatlatır; cıvataları kontrollü sıkın.
- Montaj plakası için tabloda önerilen en düşük sac kalınlığının (0,6 mm) altına inmeyin.
