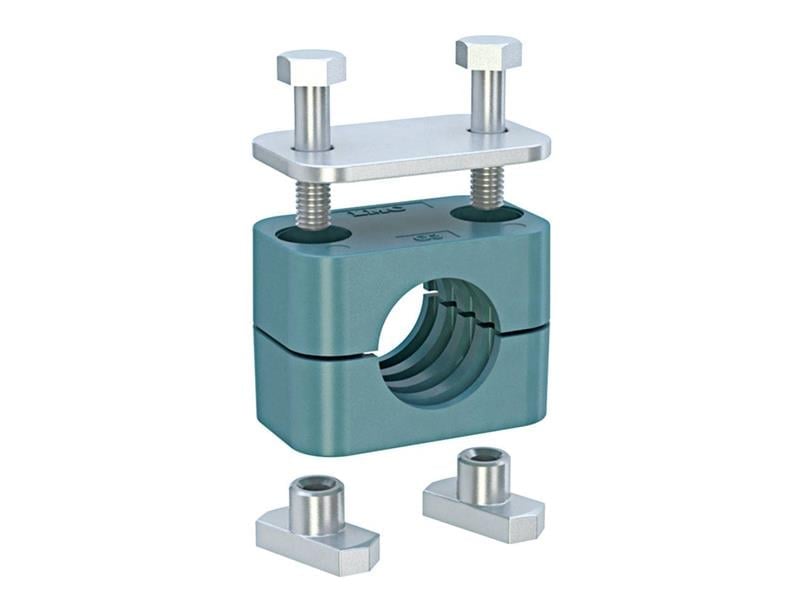

13,5 mm borular için 116G2-1350, hidrolik ve pnömatik hatları sabitleyen raya uyumlu ve üstlüklü bir PP boru kelepçesidir; anma çapı R 1/4 – R 3/8.
13,5 mm raya uyumlu üstlüklü kelepçe nerede kullanılır?
Raya uyumlu üstlüklü tipteki bu kelepçe, 13,5 mm'lik hatları makine gövdesine, profile veya duvara bağlamak için kullanılır. Ünite imalatçıları, makine üreticileri ve bakım servisleri tarafından hem yeni tesisatta hem de tamirde kullanılır.
Sık sorulan sorular
Standart seri kelepçe ne zaman seçilir?
116G2-1350 standart seri (DIN 3015/1) kelepçedir. Genel hidrolik hatlarda standart seri yeterlidir; ağır yüklü hatlar için DIN 3015/2, iki boruyu birlikte taşımak için DIN 3015/3 seçilir.
Raya uyumlu üstlüklü kelepçe nasıl takılır?
Raya uyumlu üstlüklü kelepçede gövde iki yarıdan oluşur; boru bu iki yarının arasına alınır ve cıvatalarla sıkıştırılır. Montaj delikleri 26 mm aralıkla (L2) açılmalıdır. Montaj veya kaynak plakası için önerilen en düşük sac kalınlığı 0,6 mm'dir. Cıvatalar gövdeyi ezmeden, boru hareket etmeyecek kadar sıkılmalıdır.
116G2-1350 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 13,5 mm, Anma Çapı (R) R 1/4 – R 3/8, İnç Karşılığı 1/2" – 5/8", Grup Çap Aralığı 12,7 – 18 mm, Uzunluk (L1) 42 mm, Delik Aralığı (L2) 26 mm, Yükseklik (H1) 23,5 mm, Toplam Yükseklik (H2) 47 mm, Min. Sac Kalınlığı (S) 0,6 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
13,5 mm hortum bu kelepçeyle sabitlenebilir mi?
13,5 mm dış çaplı hortumlar bu kelepçeye oturur, çünkü ölçü (ØD) boru ve hortum için aynı şekilde verilir. Hortum bükülme noktasına çok yakın sıkılmamalı, çalışırken uzayıp kısalmasına izin verilmelidir.
Kullanırken dikkat edilmesi gerekenler
- Kelepçe ölçüsünü borunun dış çapına göre seçin.
- Cıvataları gövdeyi ezmeden, boru hareket etmeyecek kadar sıkın.
- Ağır elemanların iki tarafını kelepçeyle destekleyin.
