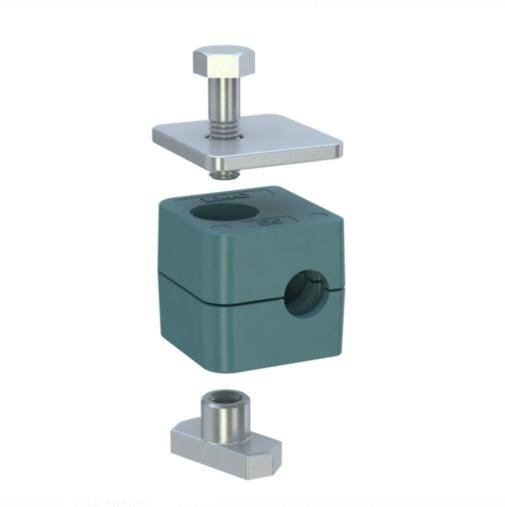

LMC 116G0-640, DIN 3015/1 standart seri ailesinin G0 grubunda yer alan 6,4 mm PP kelepçedir. Rayla birlikte kullanılan, üstte ayrı bir plaka (üstlük) bulunan tiptir; ray üzerinde konumlandırılır ve üst plaka sayesinde sıkma kuvveti eşit dağılır.
6,4 mm raya uyumlu üstlüklü kelepçe nerede kullanılır?
Bu PP kelepçe, 6,4 mm boruların titreşimden korunması ve hattın sabit tutulması gereken her yerde kullanılır. Tarım ve iş makinelerinden sabit tesis hatlarına kadar geniş bir alanda kullanılır.
Sık sorulan sorular
6,4 mm kelepçe hangi boruya uyar?
Kelepçe, sabitleyeceği borunun veya hortumun dış çapına göre seçilir. 116G0-640 6,4 mm dış çaplı boru veya hortum içindir; anma çapı R 1/8, inç karşılıkları 1/4" – 5/16" – 3/8". Kelepçe borudan büyük seçilirse boru titreşir, küçük seçilirse gövde zorlanarak çatlar.
Raya uyumlu üstlüklü kelepçe nasıl takılır?

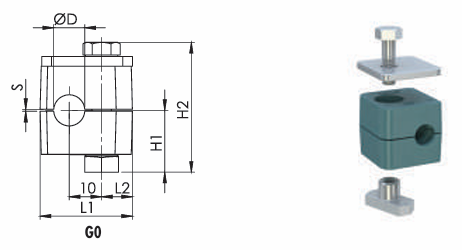

Önce alt plaka ve alt gövde yarısı konumlandırılır; boru yerleştirildikten sonra üst yarı kapatılır ve cıvatalar eşit sıkılır. Tabloya göre delik aralığı (L2) 9,5 mm'dir; montaj yüzeyindeki delikler bu ölçüye göre hazırlanmalıdır. 0,4 mm'den ince sac kullanılmamalıdır. Cıvatalar gövdeyi ezmeden, boru hareket etmeyecek kadar sıkılmalıdır.
6,4 mm hortum bu kelepçeyle sabitlenebilir mi?
Kullanılabilir; 116G0-640 6,4 mm dış çapa göre ölçülendirilmiştir ve bu çaptaki hortumlar için de uygundur. Hortum bükülme noktasına çok yakın sıkılmamalı, çalışırken uzayıp kısalmasına izin verilmelidir.
116G0-640 raya nasıl bağlanır?
116G0-640 LMC kelepçe raylarına (C profil, CRY serisi) takılır. Ray önce yüzeye sabitlenir; kelepçe ray kanalındaki somunla bağlanır ve ray boyunca istenen konuma kaydırılabilir.
Kullanırken dikkat edilmesi gerekenler
- Kelepçe ölçüsünü borunun dış çapına göre seçin.
- Sıkma sonrası borunun gövde içinde kaymadığını kontrol edin.
- Dirseklerin, vanaların ve rakorların yakınına mutlaka kelepçe koyun.
