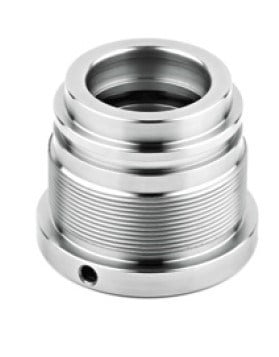

GDC-ÇB-115x70, 115 mm iç çaplı silindir borusu ve 70 mm rot için üretilen SAE 1040 / SAE 1050 çelik hidrolik silindir boğaz kepidir. 122x2 dişiyle boruya vidalanır; çalışma basıncı 400 bar, test basıncı 600 bar'dır.
115x70 çelik boğaz kepi nerede kullanılır?
Boğaz kepi, hidrolik silindir borusunun rot tarafındaki ağzını kapatan, rotu yataklayan ve sızdırmazlık elemanlarını taşıyan parçadır. İş makinelerinin, tarım ekipmanlarının, preslerin, damper ve kaldırma silindirlerinin imalatında ve tamirinde kullanılır.
Sık sorulan sorular
115x70 ölçüsü ne anlama gelir?
İlk sayı silindir borusunun iç çapını (115 mm), ikinci sayı rotun (mil) çapını (70 mm) gösterir. GDC-ÇB-115x70 bu yüzden 115 mm iç çaplı boruya ve 70 mm rota uygundur. Tablodaki D2 (71 mm) rotun geçtiği deliği, DİŞ (122x2) kepin boruya vidalandığı dişi gösterir.
Bu kep ile silindir ne kadar kuvvet üretir?
Kuvvet, basınç ile alanın çarpımıdır. 115 mm iç çaplı silindir 200 bar'da itme yönünde yaklaşık 207,7 kN (21,2 ton), 70 mm rot nedeniyle daha küçük alanlı çekme yönünde yaklaşık 130,8 kN kuvvet üretir. Kepin kendi çalışma basıncı 400 bar'dır; silindirin gerçek sınırı borunun, rotun ve keçelerin değerlerine de bağlıdır.
Silindirin hızı nasıl hesaplanır?
Rot hızı, gelen debinin piston alanına bölünmesiyle bulunur. 115 mm iç çaplı silindire 20 l/dk yağ verildiğinde rot dışarı yaklaşık 32 mm/s hızla çıkar; 70 mm rot hacmi nedeniyle içeri dönüşte aynı debiyle yaklaşık 51 mm/s hızla döner.
Kepte hangi sızdırmazlık elemanları kullanılır?
Tabloya göre bu kepte 1. yataklama (70x75x15-2), 2. yataklama (70x75x9.5-1), nutring (70x80x12), toz keçesi (70x80x5/7), ÖN BASINÇ (70x85.5), destek ringi (108x116x1.65), O-ring (105x5) kullanılır. Yataklama bantları rotu merkezler ve yanal yükü taşır. Nutring, rot üzerinde basınçlı yağı tutan ana sızdırmazlık elemanıdır. Toz keçesi, rot içeri girerken üzerindeki toz ve kiri sıyırır ve kirin silindire girmesini önler. Keçeler ALP marka olup ilgili ölçüdeki keçe takımı (GDC-ÇB-115x70K) ayrıca satılmaktadır.
Kullanırken dikkat edilmesi gerekenler
- Rotu keçelerden geçirirken rot ucunun pahlı ve yağlı olduğundan emin olun; keskin kenar keçeyi keser.
- Rot yüzeyinde çizik veya pas varsa keçe değiştirmeden önce rotu tamir edin ya da değiştirin.
- Keçe değişiminde takımın tamamını yenileyin.
