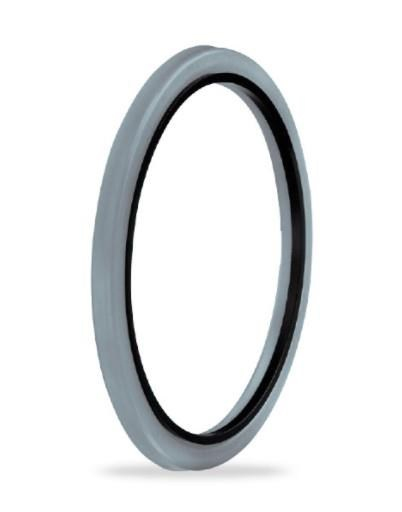

115x130,5x6,3 mm ölçüsündeki A269-115 PU, A269 profilli 95 PU / POM yüksek performanslı ön basınç ringi olarak hidrolik silindirlerde kullanılır.
A269-115 PU ne işe yarar?
A269-115 PU, hidrolik silindirlerin boğaz (piston kolu) bölümünde kullanılır ve yağın dışarı kaçmasını önler. 95 PU ring ve POM destek ringinden oluşan, boğazda birinci sızdırmazlık elemanı olarak kullanılan ringdir. Yüksek mukavemetli PU ile ağır hizmet uygulamalarına uygundur. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.
Sık sorulan sorular
Mil ve kanal yüzey pürüzlülüğü ne olmalı?
A269-115 PU için dinamik yüzey, 115 mm mil (piston kolu) yüzeyidir. Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.2 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤6.3 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.
A269-115 PU için izin verilen boşluk ne kadar?
Akma boşluğu (S), keçenin arkasındaki hareketli ve sabit parça arasındaki radyal açıklıktır; basınç yükseldikçe keçe bu boşluğa akmaya çalışır. A269-115 PU için keçe et kalınlığı (ØD − Ød) / 2 = 7,75 mm’dir. İzin verilen en büyük boşluk: 150 bar: 0,6 · 250 bar: 0,5 · 400 bar: 0,4.
Keçe kanala nasıl takılır?
Keçe, sızdırmazlık dudakları basınç tarafına bakacak şekilde kanala yerleştirilir. Keçe ve yüzeyler montajdan önce sistemde kullanılan yağla yağlanmalıdır. Kanal genişliği tabloya göre B = 6,3 mm’dir. Tek başına kullanılmaz; mutlaka ikinci bir boğaz keçesiyle birlikte kullanılmalıdır.
Silindirde keçe düzeni nasıl olmalı?
Ön basınç ringi tek başına kullanılmaz; arkasına bir boğaz keçesi, kapak dışına da toz keçesi konur. Böylece basınç darbeleri ön ringde karşılanır. Sitemizde aynı 115 mm mil çapı için toz keçesi olarak A204-115, A202-115/3 PU; yataklama olarak A254-115/1, A254-115/2 bulunur.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -30/+100 °C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (400 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
- Keçeyi tornavida gibi sivri aletlerle kanala bastırmayın; dudak çizilirse sızdırır.
- Tek başına kullanılmaz; mutlaka ikinci bir boğaz keçesiyle birlikte kullanılmalıdır.
