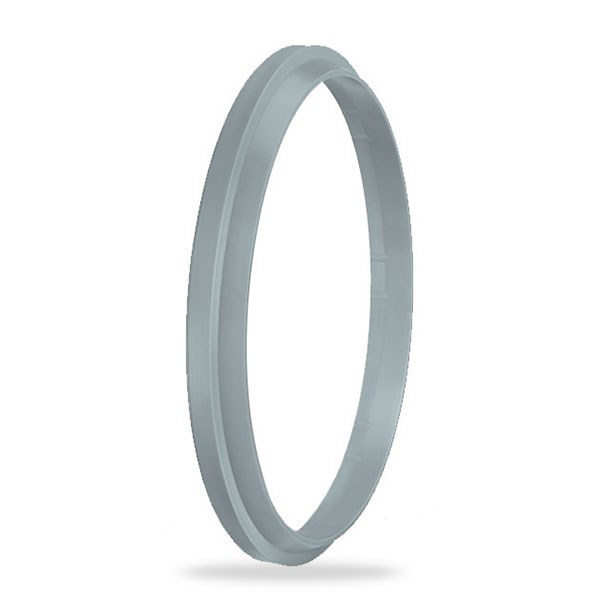

115x127,2x7/5 Ağır Hizmet Toz Keçesi (A206-115/2)

ALP A206-115/2: A206 profilli 115x127,2x7/5 ağır hizmet toz keçesi.

A206-115/2 ne işe yarar?

A206-115/2, hidrolik silindirlerin kapağında, mil girişinde kullanılır ve dışarıdaki toz, kir ve nemin silindire girmesini engeller. TPE malzemeden üretilen ağır hizmet kazıyıcı tip toz keçesidir. Özellikle açık alanda çalışan iş makinesi silindirleri için tasarlanmıştır; hafif hizmet silindirlerinde de kullanılabilir. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.

Sık sorulan sorular

A206-115/2 hangi mil / silindir çapına uyar?

Tabloya göre mil çapı Ød = 115 mm, kanal dibi çapı ØD1 = 127,2 mm, kapak ağız çapı ØD2 = 121 mm, keçe yüksekliği H = 7 mm, kanal genişliği B = 5,3 mm. Diğer harflerin yerleri teknik çizimde gösterilir.

Malzemenin avantajı nedir?

Malzeme tabloda TPE olarak verilmiştir. TPE (termoplastik elastomer) esnek ve aşınmaya dayanıklıdır. Bu malzemeyle ürünün çalışma sıcaklığı -40/+120 °C.

A206-115/2 için yüzey kalitesi nasıl olmalı?

Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.2 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.

A206-115/2 montajında nelere dikkat edilir?

Toz keçesi silindir kapağının en dış kanalına, sıyırma dudağı dışarı bakacak şekilde yerleştirilir. Kapalı kanallarda keçe bükülerek yerleştirilir; dudağın kesilmemesi için mil ucunda pah olmalıdır. Kanal genişliği tabloya göre B = 5,3 mm’dir.

Kullanırken dikkat edilmesi gerekenler

• Çalışma sıcaklığı -40/+120 °C aralığının dışına çıkmamalıdır.
• Montajdan önce keçeyi ve yüzeyleri sistem yağıyla yağlayın.
• Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
