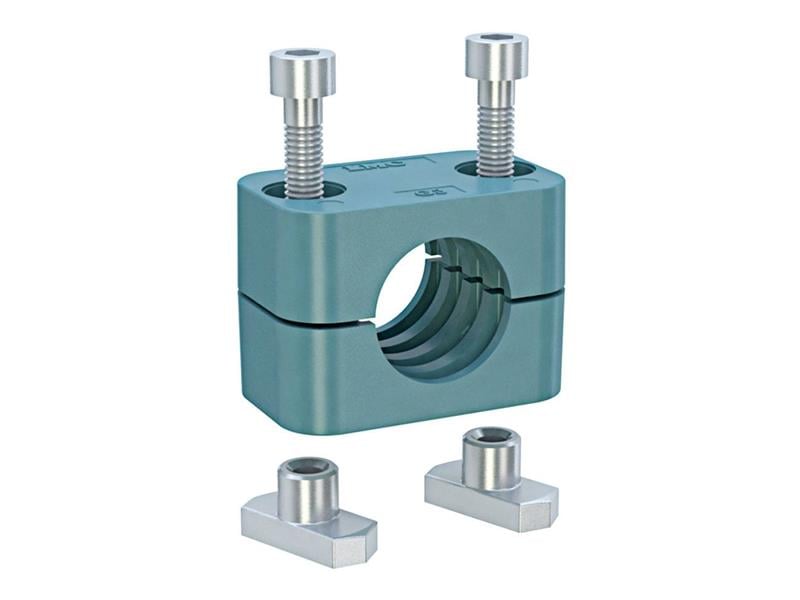

115G7-7300, 73 mm dış çaplı boru ve hortumlar için LMC standart seri raya uyumlu boru kelepçesidir. Gövdesi polipropilendir (PP) ve DIN 3015/1 standardına uygundur.
73 mm raya uyumlu kelepçe nerede kullanılır?
73 mm dış çaplı boru ve hortumları taşımak için kullanılan bu standart seri kelepçe, tesisatı düzenli ve sabit tutar. İş makinelerinde, preslerde, hidrolik ünitelerde, gemi ve endüstriyel tesislerde boru tesisatının temel elemanıdır.
Sık sorulan sorular
Raya uyumlu kelepçe ne demek?
Kelepçe rayına (C profil) takılan özel somunla sabitlenir; ray üzerinde istenen konuma kaydırılarak yerleştirilebilir. 115G7-7300 kodunun üçüncü rakamı (5) bu montaj tipini gösterir.
PP kelepçe ne zaman tercih edilir?
PP gövdeli 115G7-7300, genel hidrolik tesisatta en yaygın kullanılan kelepçe tipindendir. Kodun ilk rakamı malzemeyi gösterir: 115G7-7300 için 1 = PP.
Kelepçe nasıl monte edilir?
Alt gövde yarısı plakasıyla birlikte yüzeye yerleştirilir, boru gövdeye oturtulur, ardından üst gövde takılarak cıvatalarla sıkılır. Tabloya göre delik aralığı (L2) 94 mm'dir; montaj yüzeyindeki delikler bu ölçüye göre hazırlanmalıdır. 0,8 mm'den ince sac kullanılmamalıdır. Cıvatalar gövdeyi ezmeden, boru hareket etmeyecek kadar sıkılmalıdır.
115G7-7300 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 73 mm, Anma Çapı (R) R 2 – R 2 1/2, İnç Karşılığı 2 1/4" – 2 1/2" – 2 3/4" – 3", Grup Çap Aralığı 57,2 – 76,1 mm, Uzunluk (L1) 121 mm, Delik Aralığı (L2) 94 mm, Yükseklik (H1) 53,5 mm, Toplam Yükseklik (H2) 100 mm, Min. Sac Kalınlığı (S) 0,8 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- 73 mm dışındaki boru çaplarında bu kelepçeyi kullanmayın.
- Sıkma sonrası borunun gövde içinde kaymadığını kontrol edin.
- Kaynak işlemlerini kelepçe gövdesi takılmadan önce tamamlayın.
