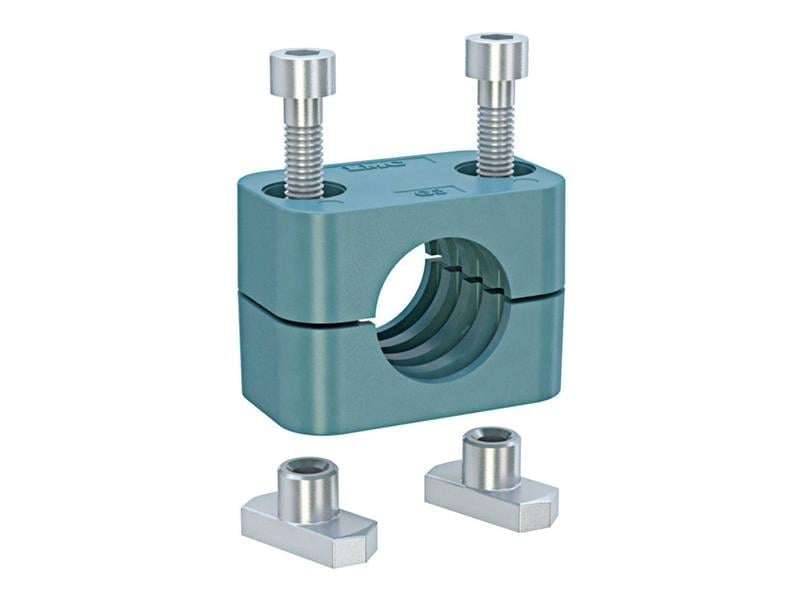

115G5-3800, 38 mm dış çaplı boru ve hortumlar için LMC standart seri raya uyumlu boru kelepçesidir. Gövdesi polipropilendir (PP) ve DIN 3015/1 standardına uygundur.
38 mm raya uyumlu kelepçe nerede kullanılır?
115G5-3800, hidrolik ve pnömatik boru hatlarını, hortumları ve kablo demetlerini makineye, şasiye veya duvara sabitlemek için kullanılır. Hidrolik ünite tesisatında, mobil makinelerde, enerji ve proses tesislerinde yaygın olarak tercih edilir.
Sık sorulan sorular
Kelepçe malzemesi nasıl seçilir?
PP gövdeli 115G5-3800, genel hidrolik tesisatta en yaygın kullanılan kelepçe tipindendir. 38 mm'lik hattınız için seçim yaparken ortam sıcaklığı, titreşim düzeyi ve kelepçeye binen yük birlikte değerlendirilmelidir.
115G5-3800 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 38 mm, Anma Çapı (R) R 1 – R 1 1/4, İnç Karşılığı 1 1/4" – 1 1/2", Grup Çap Aralığı 32 – 42 mm, Uzunluk (L1) 71 mm, Delik Aralığı (L2) 52 mm, Yükseklik (H1) 35 mm, Toplam Yükseklik (H2) 65 mm, Min. Sac Kalınlığı (S) 0,8 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kelepçe hortum için de kullanılabilir mi?
38 mm dış çaplı hortumlar bu kelepçeye oturur, çünkü ölçü (ØD) boru ve hortum için aynı şekilde verilir. Basınçla hortum boyu bir miktar değişir; kelepçe hortumu tamamen kilitlememeli, sadece yönlendirmelidir.
Bu kelepçe için hangi ray gerekir?
115G5-3800 LMC kelepçe raylarına (C profil, CRY serisi) takılır. Ray önce yüzeye sabitlenir; kelepçe ray kanalındaki somunla bağlanır ve ray boyunca istenen konuma kaydırılabilir. Ray ve kelepçe serisinin uyumunu sipariş öncesi kontrol edin.
Kullanırken dikkat edilmesi gerekenler
- 38 mm dışındaki boru çaplarında bu kelepçeyi kullanmayın.
- Sıkma sonrası borunun gövde içinde kaymadığını kontrol edin.
- Montaj plakası için tabloda önerilen en düşük sac kalınlığının (0,8 mm) altına inmeyin.
