LMC 115G4-3000, DIN 3015/1 standart seri ailesinin G4 grubunda yer alan 30 mm PP kelepçedir. Kelepçe rayına (C profil) takılan özel somunla sabitlenir; ray üzerinde istenen konuma kaydırılarak yerleştirilebilir.
30 mm raya uyumlu kelepçe nerede kullanılır?
Bu PP kelepçe, 30 mm boruların titreşimden korunması ve hattın sabit tutulması gereken her yerde kullanılır. Tarım ve iş makinelerinden sabit tesis hatlarına kadar geniş bir alanda kullanılır.
Sık sorulan sorular
115G4-3000 kodu ne anlama gelir?
LMC kelepçe kodunda ilk rakam malzemeyi (1 = polipropilen (PP)), ikinci rakam seriyi (1 = standart seri, DIN 3015/1), üçüncü rakam montaj tipini (5 = raya uyumlu) gösterir. Ardından gelen G4 grup kodudur; tireden sonraki 3000 ise boru çapının 100 katıdır, yani 30 mm.
PP kelepçe ne zaman tercih edilir?
115G4-3000 polipropilen (PP) gövdelidir; PP hafif, ekonomik ve korozyona dayanıklı bir plastiktir. 30 mm'lik hattınız için seçim yaparken ortam sıcaklığı, titreşim düzeyi ve kelepçeye binen yük birlikte değerlendirilmelidir.
115G4-3000 ölçüleri nelerdir?

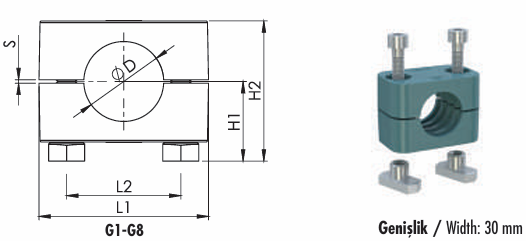

Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 30 mm, Anma Çapı (R) R 3/4, Grup Çap Aralığı 26,9 – 30 mm, Uzunluk (L1) 59 mm, Delik Aralığı (L2) 40 mm, Yükseklik (H1) 28 mm, Toplam Yükseklik (H2) 49 mm, Min. Sac Kalınlığı (S) 0,6 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Bu kelepçe için hangi ray gerekir?
Bu standart seri kelepçe, LMC'nin C profil kelepçe raylarıyla birlikte kullanılır. Kelepçe sıkılmadan önce ray üzerinde kaydırılarak konumlandırılır; böylece her kelepçe için ayrı delik açmak gerekmez. Ray ölçüsünün standart seri kelepçeye uygun olduğundan emin olun.
Kullanırken dikkat edilmesi gerekenler
- 30 mm dışındaki boru çaplarında bu kelepçeyi kullanmayın.
- Cıvataları gövdeyi ezmeden, boru hareket etmeyecek kadar sıkın.
- Dirseklerin, vanaların ve rakorların yakınına mutlaka kelepçe koyun.
