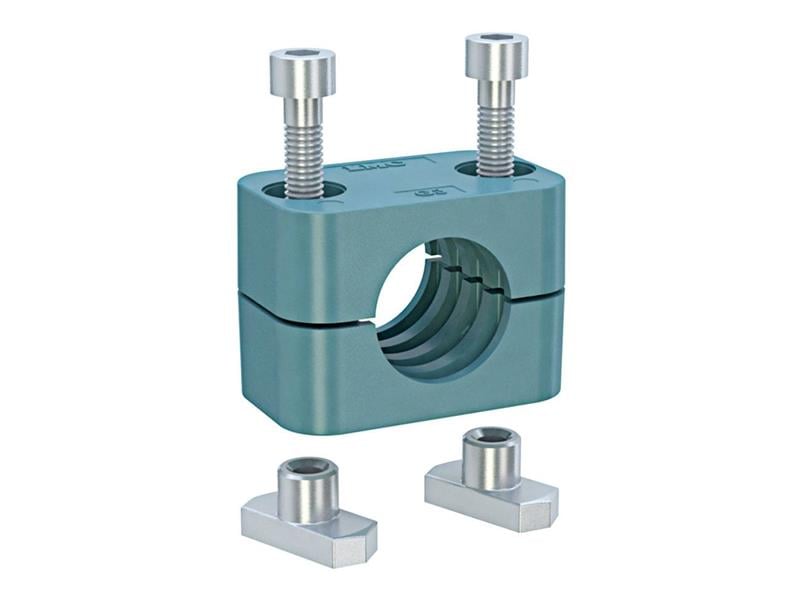

LMC 115G3-2540, DIN 3015/1 standart seri ailesinin G3 grubunda yer alan 25,4 mm PP kelepçedir. Kelepçe rayına (C profil) takılan özel somunla sabitlenir; ray üzerinde istenen konuma kaydırılarak yerleştirilebilir.
25,4 mm raya uyumlu kelepçe nerede kullanılır?
115G3-2540, hidrolik ve pnömatik boru hatlarını, hortumları ve kablo demetlerini makineye, şasiye veya duvara sabitlemek için kullanılır. Hidrolik ünite tesisatında, mobil makinelerde, enerji ve proses tesislerinde yaygın olarak tercih edilir.
Sık sorulan sorular
Raya uyumlu kelepçe ne demek?
Kelepçe rayına (C profil) takılan özel somunla sabitlenir; ray üzerinde istenen konuma kaydırılarak yerleştirilebilir. 115G3-2540 bu montaj tipindedir.
Kelepçe montajında nelere dikkat edilir?
Önce alt plaka ve alt gövde yarısı konumlandırılır; boru yerleştirildikten sonra üst yarı kapatılır ve cıvatalar eşit sıkılır. Montaj delikleri 33 mm aralıkla (L2) açılmalıdır. Montaj veya kaynak plakası için önerilen en düşük sac kalınlığı 0,6 mm'dir. Aşırı sıkma gövdeyi çatlatabilir; boru elle çevrilemeyecek kadar sıkmak yeterlidir.
115G3-2540 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 25,4 mm, Anma Çapı (R) R 1/2, İnç Karşılığı 3/4" – 7/8" – 1", Grup Çap Aralığı 19 – 25,4 mm, Uzunluk (L1) 50 mm, Delik Aralığı (L2) 33 mm, Yükseklik (H1) 25 mm, Toplam Yükseklik (H2) 43 mm, Min. Sac Kalınlığı (S) 0,6 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
25,4 mm hortum bu kelepçeyle sabitlenebilir mi?
Kullanılabilir; 115G3-2540 25,4 mm dış çapa göre ölçülendirilmiştir ve bu çaptaki hortumlar için de uygundur. Hortum bükülme noktasına çok yakın sıkılmamalı, çalışırken uzayıp kısalmasına izin verilmelidir.
Kullanırken dikkat edilmesi gerekenler
- Kelepçe ölçüsünü borunun dış çapına göre seçin.
- Aşırı sıkma gövdeyi çatlatır; cıvataları kontrollü sıkın.
- Montaj plakası için tabloda önerilen en düşük sac kalınlığının (0,6 mm) altına inmeyin.
