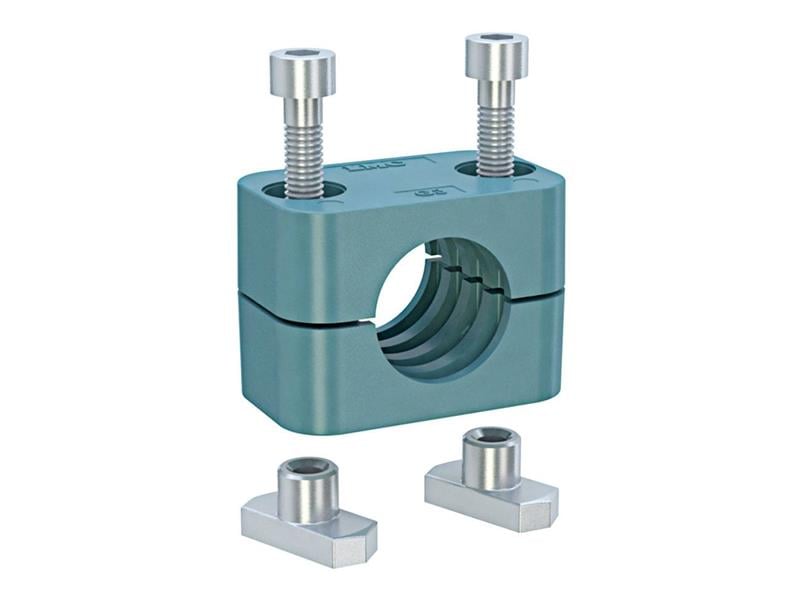

19 mm borular için 115G3-1900, hidrolik ve pnömatik hatları sabitleyen kelepçe rayına uyumlu bir PP boru kelepçesidir; anma çapı R 1/2.
19 mm raya uyumlu kelepçe nerede kullanılır?
19 mm dış çaplı boru ve hortumları taşımak için kullanılan bu standart seri kelepçe, tesisatı düzenli ve sabit tutar. İş makinelerinde, preslerde, hidrolik ünitelerde, gemi ve endüstriyel tesislerde boru tesisatının temel elemanıdır.
Sık sorulan sorular
Standart seri kelepçe ne zaman seçilir?
115G3-1900 standart seri (DIN 3015/1) kelepçedir. Genel hidrolik hatlarda standart seri yeterlidir; ağır yüklü hatlar için DIN 3015/2, iki boruyu birlikte taşımak için DIN 3015/3 seçilir.
Raya uyumlu kelepçe ne demek?
Kelepçe rayına (C profil) takılan özel somunla sabitlenir; ray üzerinde istenen konuma kaydırılarak yerleştirilebilir. 115G3-1900 kodunun üçüncü rakamı (5) bu montaj tipini gösterir.
115G3-1900 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 19 mm, Anma Çapı (R) R 1/2, İnç Karşılığı 3/4" – 7/8" – 1", Grup Çap Aralığı 19 – 25,4 mm, Uzunluk (L1) 50 mm, Delik Aralığı (L2) 33 mm, Yükseklik (H1) 25 mm, Toplam Yükseklik (H2) 43 mm, Min. Sac Kalınlığı (S) 0,6 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Raya uyumlu kelepçe hangi rayla kullanılır?
Bu standart seri kelepçe, LMC'nin C profil kelepçe raylarıyla birlikte kullanılır. Ray önce yüzeye sabitlenir; kelepçe ray kanalındaki somunla bağlanır ve ray boyunca istenen konuma kaydırılabilir.
Kullanırken dikkat edilmesi gerekenler
- Kelepçeyi 19 mm dış çapa uygun seçtiğinizden emin olun; büyük kelepçe boruyu titreştirir, küçük kelepçe gövdeyi çatlatır.
- Cıvataları gövdeyi ezmeden, boru hareket etmeyecek kadar sıkın.
- Kaynak işlemlerini kelepçe gövdesi takılmadan önce tamamlayın.
