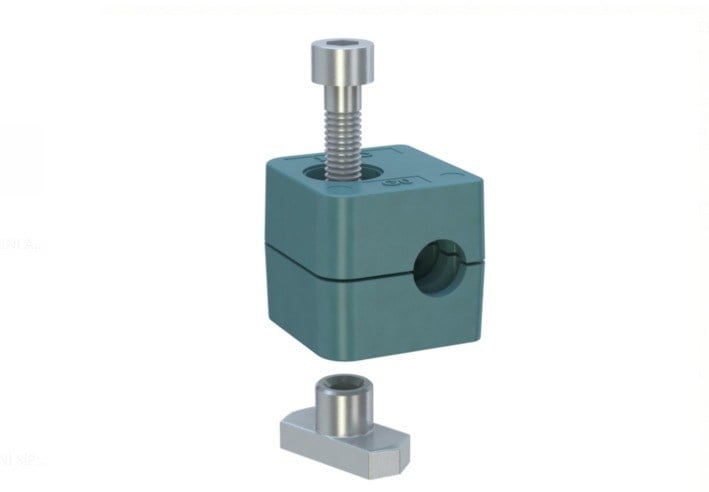

10 mm borular için 115G0-1000, hidrolik ve pnömatik hatları sabitleyen kelepçe rayına uyumlu bir PP boru kelepçesidir; anma çapı R 1/8.
10 mm raya uyumlu kelepçe nerede kullanılır?
10 mm dış çaplı boru ve hortumları taşımak için kullanılan bu standart seri kelepçe, tesisatı düzenli ve sabit tutar. İş makinelerinde, preslerde, hidrolik ünitelerde, gemi ve endüstriyel tesislerde boru tesisatının temel elemanıdır.
Sık sorulan sorular
Doğru kelepçe çapı nasıl seçilir?
Seçimde esas alınan ölçü borunun iç çapı değil, dış çapıdır. 115G0-1000 10 mm dış çaplı boru veya hortum içindir; anma çapı R 1/8, inç karşılıkları 1/4" – 5/16" – 3/8". Kelepçe borudan büyük seçilirse boru titreşir, küçük seçilirse gövde zorlanarak çatlar.
Bir hatta kaç kelepçe kullanılmalı?
Kesin aralık uygulamaya göre değişir; 10 mm'lik bir hatta titreşim arttıkça kelepçeler sıklaştırılmalıdır. Dirseklerin, vanaların ve rakorların hemen yakınına mutlaka kelepçe konur. Çok sayıda paralel boru varsa raya uyumlu kelepçelerle ortak bir hat oluşturmak işi kolaylaştırır.
115G0-1000 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 10 mm, Anma Çapı (R) R 1/8, İnç Karşılığı 1/4" – 5/16" – 3/8", Grup Çap Aralığı 6 – 12 mm, Uzunluk (L1) 28 mm, Delik Aralığı (L2) 9,5 mm, Yükseklik (H1) 20,5 mm, Toplam Yükseklik (H2) 34 mm, Min. Sac Kalınlığı (S) 0,4 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
10 mm hortum bu kelepçeyle sabitlenebilir mi?
Evet. Tablodaki ölçü boru veya hortumun dış çapıdır (ØD); 10 mm dış çaplı bir hortum da 115G0-1000 ile sabitlenebilir. Hortum bükülme noktasına çok yakın sıkılmamalı, çalışırken uzayıp kısalmasına izin verilmelidir.
Kullanırken dikkat edilmesi gerekenler
- 10 mm dışındaki boru çaplarında bu kelepçeyi kullanmayın.
- Sıkma sonrası borunun gövde içinde kaymadığını kontrol edin.
- Kaynak işlemlerini kelepçe gövdesi takılmadan önce tamamlayın.
