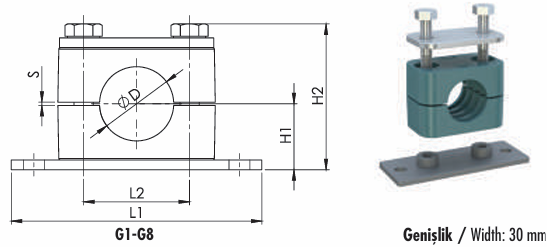

LMC 114G1-1000, DIN 3015/1 standart seri ailesinin G1 grubunda yer alan 10 mm PP kelepçedir. Üst ve alt plakalıdır, alt plakada montaj delikleri bulunur; hem sağlam sıkma hem de doğrudan yüzeye montaj sağlar.
10 mm çift plakalı montaj delikli kelepçe nerede kullanılır?
10 mm dış çaplı boru ve hortumları taşımak için kullanılan bu standart seri kelepçe, tesisatı düzenli ve sabit tutar. İş makinelerinde, preslerde, hidrolik ünitelerde, gemi ve endüstriyel tesislerde boru tesisatının temel elemanıdır.
Sık sorulan sorular
Kelepçe ölçüsü neye göre belirlenir?
Kelepçe ölçüsü borunun veya hortumun dış çapını (ØD) ifade eder. 114G1-1000 10 mm dış çaplı boru veya hortum içindir; anma çapı R 1/8, inç karşılıkları 1/4" – 5/16" – 3/8". Ölçü tutmazsa boru ya gövde içinde boşta kalır ya da gövde zorlanır.
Standart, ağır ve ikiz seri arasındaki fark nedir?
114G1-1000 standart seri (DIN 3015/1) kelepçedir. DIN 3015/1 standart serisi, hidrolik tesisatta en sık kullanılan hafif ve orta yük kelepçesidir.
Çift plakalı montaj delikli kelepçe nasıl takılır?
Alt gövde yarısı plakasıyla birlikte yüzeye yerleştirilir, boru gövdeye oturtulur, ardından üst gövde takılarak cıvatalarla sıkılır. Tabloya göre delik aralığı (L2) 20 mm'dir; montaj yüzeyindeki delikler bu ölçüye göre hazırlanmalıdır. 0,4 mm'den ince sac kullanılmamalıdır. Cıvatalar gövdeyi ezmeden, boru hareket etmeyecek kadar sıkılmalıdır.
Kelepçe kaynak plakasına nasıl bağlanır?
Çift plakalı montaj delikli kelepçe, yüzeye cıvatayla ya da önceden kaynatılmış bir plakaya bağlanır. Kaynak işlemi bittikten ve plaka soğuduktan sonra kelepçe takılmalıdır. Tabloda önerilen en düşük sac kalınlığı 0,4 mm'dir.
Kullanırken dikkat edilmesi gerekenler
- Kelepçe ölçüsünü borunun dış çapına göre seçin.
- Aşırı sıkma gövdeyi çatlatır; cıvataları kontrollü sıkın.
- Kaynak işlemlerini kelepçe gövdesi takılmadan önce tamamlayın.
