114G0-1000, 10 mm dış çaplı boru ve hortumlar için LMC standart seri çift plakalı montaj delikli boru kelepçesidir. Gövdesi polipropilendir (PP) ve DIN 3015/1 standardına uygundur.
10 mm çift plakalı montaj delikli kelepçe nerede kullanılır?
Çift plakalı montaj delikli tipteki bu kelepçe, 10 mm'lik hatları makine gövdesine, profile veya duvara bağlamak için kullanılır. Ünite imalatçıları, makine üreticileri ve bakım servisleri tarafından hem yeni tesisatta hem de tamirde kullanılır.
Sık sorulan sorular
114G0-1000 kodu ne anlama gelir?
LMC kelepçe kodunda ilk rakam malzemeyi (1 = polipropilen (PP)), ikinci rakam seriyi (1 = standart seri, DIN 3015/1), üçüncü rakam montaj tipini (4 = çift plakalı montaj delikli) gösterir. Ardından gelen G0 grup kodudur; tireden sonraki 1000 ise boru çapının 100 katıdır, yani 10 mm.
Çift plakalı montaj delikli kelepçe nasıl takılır?
Önce alt plaka ve alt gövde yarısı konumlandırılır; boru yerleştirildikten sonra üst yarı kapatılır ve cıvatalar eşit sıkılır. 114G0-1000 için cıvata delikleri arasındaki mesafe (L2) 9,5 mm'dir. 0,4 mm'den ince sac kullanılmamalıdır. Sıkma sonrası borunun gövde içinde oturduğunu ve kaymadığını kontrol edin.
114G0-1000 ölçüleri nelerdir?

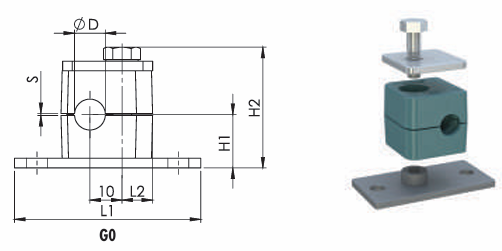

Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 10 mm, Anma Çapı (R) R 1/8, İnç Karşılığı 1/4" – 5/16" – 3/8", Grup Çap Aralığı 6 – 12 mm, Uzunluk (L1) 58 mm, Delik Aralığı (L2) 9,5 mm, Yükseklik (H1) 16,5 mm, Toplam Yükseklik (H2) 37 mm, Min. Sac Kalınlığı (S) 0,4 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kelepçe hortum için de kullanılabilir mi?
Kullanılabilir; 114G0-1000 10 mm dış çapa göre ölçülendirilmiştir ve bu çaptaki hortumlar için de uygundur. Hortumda kelepçe, hortumun hareketini engellemeden sürtünmeyi önleyecek şekilde konumlandırılmalıdır.
Kullanırken dikkat edilmesi gerekenler
- Kelepçeyi 10 mm dış çapa uygun seçtiğinizden emin olun; büyük kelepçe boruyu titreştirir, küçük kelepçe gövdeyi çatlatır.
- Sıkma sonrası borunun gövde içinde kaymadığını kontrol edin.
- Ağır elemanların iki tarafını kelepçeyle destekleyin.
