1''1/4 R1''1/4-11 Bsp Somunlu Düz Rakor (SB-3242-RSD)

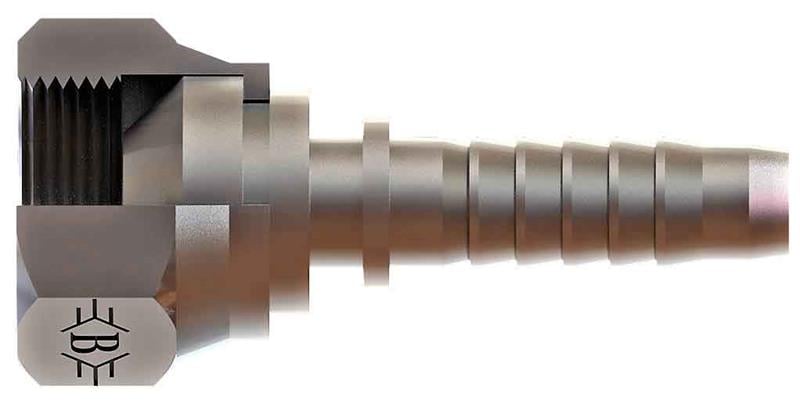

OLC SB-3242-RSD: 11/4" (32 mm) hortum için 1 1/4" BSP bağlantılı BSP somunlu düz rakor. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

BSP somunlu düz rakor ne için kullanılır?

SB-3242-RSD, 11/4" (32 mm) hortumun ucuna preslenerek hortumu 1 1/4" BSP bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Düz gövdeli olduğu için hortum hattı bağlantı ekseninde devam eder. Hortum yapım atölyelerinde soket ile birlikte hortuma preslenerek kullanılır.

Sık sorulan sorular

SB-3242-RSD için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi 1 1/4" BSP ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

1 1/4" BSP ne anlama gelir?

1 1/4" BSP dişte inç başına 11 diş vardır; tabloda bu ölçü R1 1/4-11 şeklinde yazılır. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

11/4" hortum ne demek?

11/4" (32 mm) ölçüsü hortumun nominal iç çapını gösterir. Hortum çapı, hattın debisine göre akış hızını makul tutacak şekilde seçilir; rakor da aynı nominal ölçüde olmalıdır.

SB-3242-RSD teknik ölçüleri

Tabloya göre Somun / Diş Ölçüsü R1"1/4-11, B 95,5, C 36, ØD 25, AA 50. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Presli hortumu kullanmadan önce basınç testinden geçirin.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
