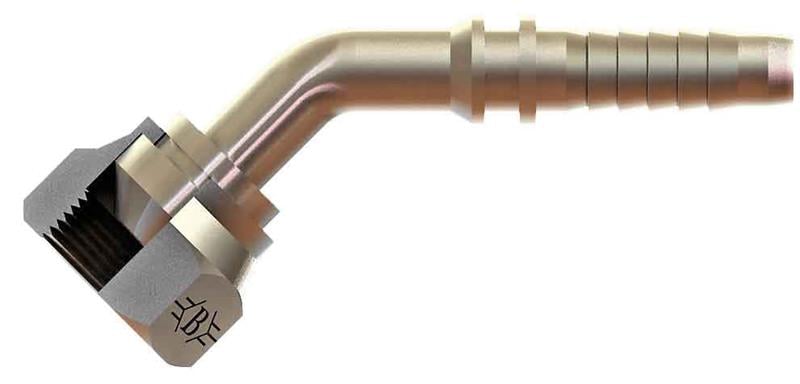

1''1/4 R1''1/4-11 Bsp Somunlu 45° Rakor (SB-3242-RS45)

11/4" (32 mm) hortum için 1 1/4" BSP bağlantılı SB-3242-RS45 kodlu BSP somunlu 45° rakor, OLC hidrolik rakor serisindendir.

SB-3242-RS45 ne işe yarar?

SB-3242-RS45, 11/4" (32 mm) hortumun ucuna preslenerek hortumu 1 1/4" BSP bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Hidrolik hortum hatlarının uç bağlantı elemanıdır; döner somunu sayesinde hortum burulmadan karşı parçaya bağlanır. İş makineleri, tarım makineleri, presler ve hidrolik ünitelerde hortum montajının temel parçasıdır.

Sık sorulan sorular

SB-3242-RS45 hangi bağlantılara uyar?

Bu ürünün bağlantı dişi 1 1/4" BSP ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

Bağlantıda conta gerekir mi?

1 1/4" BSP bağlantı tarafında BSP 60° konik yapısı kullanılır. BSP somunlu rakorlar 60° koniğe oturur; somun dönerken gövde sabit kaldığı için hortum burulmadan bağlanır.

Hortum ölçüsü nasıl seçilir?

11/4" (32 mm) ölçüsü hortumun nominal iç çapını gösterir. Rakor, soket ve hortum aynı nominal ölçüde ve birbiriyle uyumlu olmalıdır; farklı ölçüler pres sonrası kaçağa yol açar.

SB-3242-RS45 ölçüleri nelerdir?

Tabloya göre Somun / Diş Ölçüsü R1"1/4-11, B 180, C 121, D 40, ØD1 25, AA 50. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (1 1/4" BSP) ve bağlantı standardını montajdan önce kontrol edin.
• Hortumu rakor çıkışında keskin bükmeyin.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
