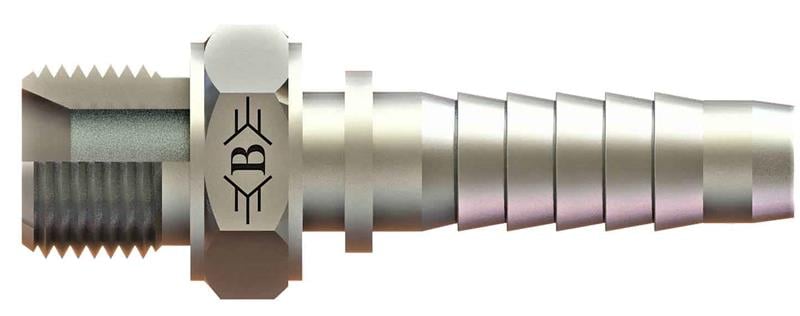

1''1/4 R1''1/4-11 Bsp Pul Sıkmalı Erkek Rakor (SB-3242-RE)

OLC SB-3242-RE: 11/4" (32 mm) hortum için 1 1/4" BSP bağlantılı BSP pul sıkmalı erkek rakor. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

BSP pul sıkmalı erkek rakor ne için kullanılır?

SB-3242-RE, 11/4" (32 mm) hortumun ucuna preslenerek hortumu 1 1/4" BSP bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Hidrolik hortum hatlarının uç bağlantı elemanıdır; erkek dişli ucu karşı parçanın dişi bağlantısına vidalanır. Hortum yapım atölyelerinde soket ile birlikte hortuma preslenerek kullanılır.

Sık sorulan sorular

1 1/4" BSP ne anlama gelir?

1 1/4" BSP ölçüsündeki "-11" kısmı inç başına diş sayısını gösterir; BSP dişlerin profil açısı 55°'dir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

Hortum ölçüsü nasıl seçilir?

11/4" (32 mm) ölçüsü hortumun nominal iç çapını gösterir. Rakor, soket ve hortum aynı nominal ölçüde ve birbiriyle uyumlu olmalıdır; farklı ölçüler pres sonrası kaçağa yol açar.

Rakor hortuma nasıl preslenir?

Bu rakor 11/4" (32 mm) ölçülü hortum içindir. Hortum ölçüsünde kesilir, uygun soket hortuma geçirilir ve rakor kuyruğu hortumun içine tam oturana kadar itilir. Montajdan sonra hortum içi temizlenmeli ve kapaklanarak saklanmalıdır.

SB-3242-RE teknik ölçüleri

Tabloya göre Somun / Diş Ölçüsü R1"1/4-11, B 106,5, C 47,5, ØD 25, AA 50. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Hortumu rakor çıkışında keskin bükmeyin.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
