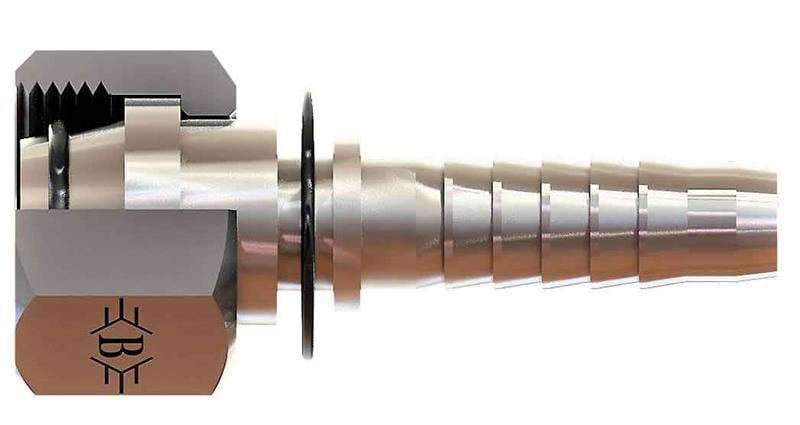

OLC SB-3238-MSOD-S: 11/4" (32 mm) hortum için M52x2 bağlantılı metrik somunlu düz O-ringli rakor. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.
SB-3238-MSOD-S ne işe yarar?
SB-3238-MSOD-S, 11/4" (32 mm) hortumun ucuna preslenerek hortumu M52x2 bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Düz gövdeli olduğu için hortum hattı bağlantı ekseninde devam eder. İş makineleri, tarım makineleri, presler ve hidrolik ünitelerde hortum montajının temel parçasıdır.
Sık sorulan sorular
SB-3238-MSOD-S hangi bağlantılara uyar?
Bu ürünün bağlantı dişi M52x2 ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.
S (ağır) seri ne anlama gelir?
Bu ürün S (ağır) seridir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
Rakor hortuma nasıl preslenir?
11/4" (32 mm) hortum için SB-3238-MSOD-S ile aynı nominal ölçüde soket kullanılır. Hortum ölçüsünde kesilir, uygun soket hortuma geçirilir ve rakor kuyruğu hortumun içine tam oturana kadar itilir. Presleme sonrası soket çapı ölçülerek doğru sıkıştırma kontrol edilmelidir.
SB-3238-MSOD-S teknik ölçüleri
Tabloya göre Somun / Diş Ölçüsü M52X2, B 97,5, C 38,2, ØD 25, AA 60. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Rakor, soket ve hortumun aynı nominal ölçüde olduğunu kontrol edin.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
