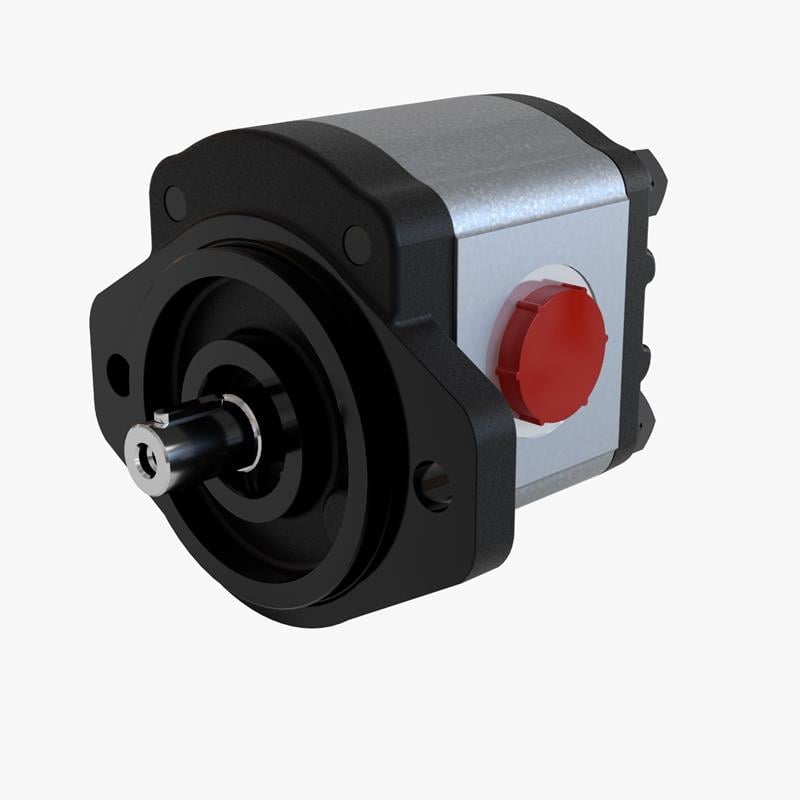

11,4 cc iletim hacmine sahip AP20.115.CDH04SN, hidrolik sistemlere basınçlı yağ sağlayan sağa dönüşlü bir dişli pompadır. UNF dişli port bağlantılıdır; en yüksek çalışma basıncı 250 bar'dır ve 1500 dev/dk'da yaklaşık 17,1 l/dk debi verir.
11,4 cc dişli pompa nerede kullanılır?
Mobil hidrolikte (tarım, iş ve istif makineleri, çöp ve itfaiye araçları) ve sabit hidrolik ünitelerde ana veya yardımcı pompa olarak tercih edilir.
Sık sorulan sorular
Pompanın dönüş yönü nasıl belirlenir?
Pompaya şaft ucundan bakıldığında şaftın döndüğü yön esas alınır. AP20.115.CDH04SN saat yönünde (sağ) dönüş içindir; stok kodundaki C harfi bunu gösterir (Blue Ascend kodlamasında A sol, C sağ, R çift dönüş). Montajdan önce tahrik eden motorun veya PTO milinin dönüş yönünü kontrol edin.
Pompanın şaftı tahrike nasıl bağlanır?
AP20.115.CDH04SN'de paralel şaft vardır. Şaft ile tahrik eden mil arasında eksenel ve açısal hizanın doğru olması gerekir; pompa şaftına yandan yük (kayış gerginliği, dişli baskısı) gelmemelidir. Hizasızlık şaft keçesinin kaçırmasına ve yatakların erken aşınmasına neden olur.
Pompa basınç tutmuyorsa neden olabilir?
Basınç düşüklüğü çoğunlukla emniyet valfinin düşük ayarlı olmasından, sistemdeki bir valf veya silindirden kaçaktan ya da aşınmış pompanın iç kaçağından kaynaklanır. Önce emniyet valfi ayarını ve devredeki diğer elemanları kontrol edin; pompa çıkışında basınç ölçerek sorunun pompada olup olmadığını ayırın.
Doğru iletim hacmi nasıl seçilir?
Gerekli debi (l/dk) ve tahrik devri (dev/dk) biliniyorsa gerekli iletim hacmi yaklaşık debi × 1000 / devir formülüyle bulunur. Örneğin 17,1 l/dk debi 1500 dev/dk'da 11,4 cc pompayla sağlanır. Pompanın gücü ise basınç ve debiyle birlikte artar; tahrik motorunun gücünün yeterli olduğunu kontrol edin.
Tandem veya modüler pompa yapılabilir mi?
Blue Ascend kodlama sisteminde aynı gruptaki pompalar tandem (iki elemanlı) veya modüler olarak da üretilir; kodun sonundaki -T tandem, -M modüler yapıyı gösterir. AP20.115.CDH04SN tekli bir pompadır. İki ayrı devreyi tek tahrikle beslemek için tandem pompa seçenekleri için bizimle görüşün.
Kullanırken dikkat edilmesi gerekenler
- Sistemdeki emniyet valfi ayarı bu pompanın en yüksek çalışma basıncını (250 bar) aşmamalıdır.
- Pompayı kuru çalıştırmayın; ilk çalıştırmadan önce gövdeyi yağla doldurun ve emiş hattının havasını alın.
- Pompa şaftına yandan yük bindirmeyin; tahrikle eksenel ve açısal hizayı doğru yapın.
- Pompayı izin verilen en düşük ve en yüksek devir aralığının dışında çalıştırmayın.
