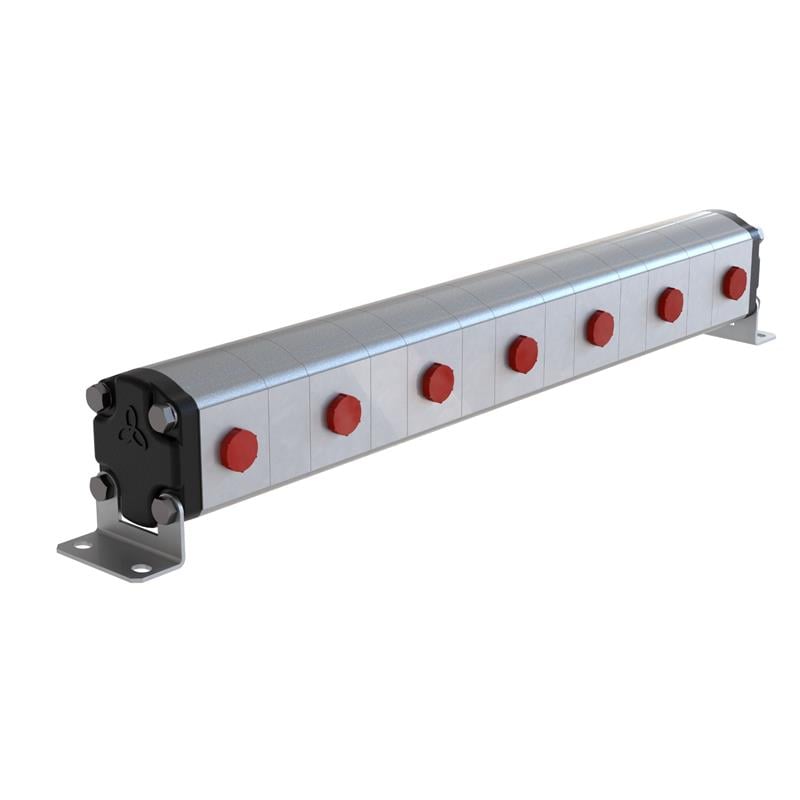

Blue Ascend AFD20.7-11,5N, birden fazla silindiri veya motoru aynı hızda çalıştırmak için kullanılan 7 elemanlı dişli akış bölücüdür. Elemanları 11,4 cc/dev hacimlidir; toplam 96,6–208,6 l/dk giriş debisine uygundur.
7 elemanlı dişli akış bölücü nerede kullanılır?
Katalogda belirtildiği gibi eşit hareket gereken sistemlerde kullanılır: birden fazla silindirin aynı hızda ve senkron hareket etmesi gereken kaldırma platformları, makaslı asansörler, pres tablaları, kapak ve rampa mekanizmaları.
Sık sorulan sorular
7 elemanlı akış bölücü ne demek?
Eleman sayısı, akışın kaç eşit parçaya bölüneceğini gösterir. AFD20.7-11,5N 7 elemanlıdır; giriş debisini 7 eşit çıkışa böler ve 7 silindiri veya motoru senkron çalıştırabilir. Katalogdaki tabloya göre bu yapıda 3 giriş portu bulunur ve toplam boy yaklaşık 708,1 mm'dir.
Çalışma basıncı ne kadardır?
Katalog tablosuna göre 11,4 cc elemanlar için sürekli çalışma basıncı 250 bar, kısa süreli ani (pik) basınç 280 bar'dır. Sistemin emniyet valfi ayarı sürekli çalışma basıncını aşmamalıdır.
Akış bölücü neden ısınır veya ses yapar?
En sık neden elemanlara katalogda verilen en yüksek debinin üzerinde yağ verilmesidir. Çıkışlardan birinin kapalı kalması veya bir silindirin strok sonunda beklemesi de o elemanda basıncı yükseltir ve ısınmaya yol açar. Emniyetli modellerde bu durumda emniyet valfi açar; valfsiz modellerde devreye ayrı koruma konulmalıdır.
AFD20.7-11,5N ölçüleri nedir?
Katalog boy tablosuna göre 11,4 cc elemanlarla 7 elemanlı bölücünün toplam boyu (L) yaklaşık 708,1 mm, bir elemanın gövde boyu (A) 58 mm'dir. Giriş portu G 3/4", çıkış portları G 1/2"'dir.
Kullanırken dikkat edilmesi gerekenler
- Sistemdeki emniyet valfi ayarı bölücünün sürekli çalışma basıncını (250 bar) aşmamalıdır.
- Bölücüyü kuru çalıştırmayın; ilk çalıştırmadan önce yağla doldurun ve hatların havasını alın.
- Silindirleri belirli aralıklarla strok sonlarına kadar çalıştırarak senkronu yeniden eşitleyin.
- Sürekli çalışma basıncını aşmayın; ani basınç değeri yalnızca kısa süreli pikler içindir.
