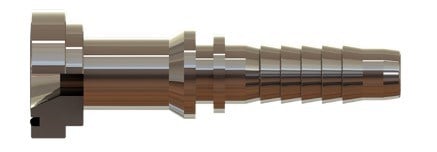

SB-326314-KFLD, 11/4" (32 mm) hortum için 63,5 mm flanş başlı OLC 6000 serisi flanşlı düz rakor kalın ürünüdür.
6000 serisi flanşlı düz rakor kalın ne için kullanılır?
SB-326314-KFLD, 11/4" (32 mm) hortum için 6000 seri SAE flanş başlı düz hortum rakorudur; flanş ölçüsü 63,5 mm'dir. Dişli bağlantının zor sıkıldığı büyük çaplarda montajı kolaylaştırır ve sızdırmazlığı flanş yüzündeki O-ring sağlar. Ekskavatör, yükleyici ve vinç gibi yüksek debili makinelerin ana hatlarında tercih edilir.
Sık sorulan sorular
3000 seri ile 6000 seri flanş arasındaki fark nedir?
3000 seri (Code 61) ve 6000 seri (Code 62), SAE J518 / ISO 6162 standardındaki iki flanş ailesidir; 6000 seri daha yüksek basınç sınıfı için daha kalın ve büyük ölçülüdür. Bu ürün 6000 seri flanş başlıdır ve flanş ölçüsü 63,5 mm'dir; porttaki flanş serisi ile aynı olmalıdır.
Bu bağlantı nasıl sızdırmazlık sağlar?
Bu ürünün bağlantı tarafı 6000 seri flanş başıdır. Büyük çaplı hatlarda dişli bağlantı yerine flanş tercih edilir: O-ringli flanş başı, iki yarım flanş ve cıvatalarla porta bastırılır. 6000 seri, Code 62 olarak da bilinir.
Hortum ölçüsü nasıl seçilir?
11/4" (32 mm) ölçüsü hortumun nominal iç çapını gösterir. Rakor, soket ve hortum aynı nominal ölçüde ve birbiriyle uyumlu olmalıdır; farklı ölçüler pres sonrası kaçağa yol açar.
SB-326314-KFLD ölçüleri nelerdir?
Tabloya göre Flanş Ölçüsü (ØD) 63,5, B 135, C 76, ØD1 25. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü ve bağlantı standardını montajdan önce kontrol edin.
- Flanş cıvatalarını çapraz sırayla ve eşit sıkın.
- Rakor, soket ve hortumun aynı nominal ölçüde olduğunu kontrol edin.
- Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
