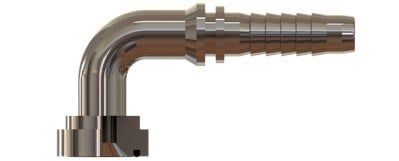

11/4" (32 mm) hortum için 63,5 mm flanş başlı SB-326314-KFL90 kodlu 6000 serisi flanşlı 90° rakor kalın, OLC hidrolik rakor serisindendir.
6000 serisi flanşlı 90° rakor kalın nerede kullanılır?
SB-326314-KFL90, 11/4" (32 mm) hortum için 6000 seri SAE flanş başlı 90° hortum rakorudur; flanş ölçüsü 63,5 mm'dir. Yüksek debili ve büyük çaplı hatlarda pompa, valf ve motor portlarına yarım flanş ve cıvatalarla bağlanır. İş makineleri, presler ve büyük hidrolik ünitelerde pompa emiş/basma hatlarında kullanılır.
Sık sorulan sorular
3000 seri ile 6000 seri flanş arasındaki fark nedir?
3000 seri (Code 61) ve 6000 seri (Code 62), SAE J518 / ISO 6162 standardındaki iki flanş ailesidir; 6000 seri daha yüksek basınç sınıfı için daha kalın ve büyük ölçülüdür. Bu ürün 6000 seri flanş başlıdır ve flanş ölçüsü 63,5 mm'dir; porttaki flanş serisi ile aynı olmalıdır.
SB-326314-KFL90 sızdırmazlığı nasıl sağlanır?
SB-326314-KFL90 porta 63,5 mm ölçülü flanş başıyla bağlanır. Flanşlı rakorlar porta dişle değil, yarım flanş ve cıvatalarla bağlanır; sızdırmazlığı flanş yüzündeki O-ring sağlar. Bu ürün 6000 seri (Code 62) ölçülüdür.
SB-326314-KFL90 montajında nelere dikkat edilir?
11/4" (32 mm) hortum için SB-326314-KFL90 ile aynı nominal ölçüde soket kullanılır. Hortum ölçüsünde kesilir, uygun soket hortuma geçirilir ve rakor kuyruğu hortumun içine tam oturana kadar itilir. Presleme sonrası soket çapı ölçülerek doğru sıkıştırma kontrol edilmelidir.
SB-326314-KFL90 teknik ölçüleri
Tabloya göre Flanş Ölçüsü (ØD1) 63,5, B 150, C 91, D 80, ØD2 25. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü ve bağlantı standardını montajdan önce kontrol edin.
- Flanş O-ringinin kanala tam oturduğunu kontrol edin.
- Hortumu rakor çıkışında keskin bükmeyin.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
