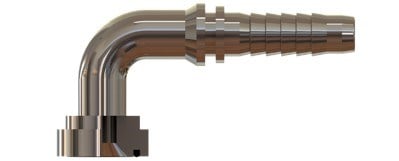

1''1/4'' 47,6 6000 Serisi Flanşlı 90° Rakor Kalın (SB-324814-KFL90)

SB-324814-KFL90, 11/4" (32 mm) hortum için 47,6 mm flanş başlı OLC 6000 serisi flanşlı 90° rakor kalın ürünüdür.

6000 serisi flanşlı 90° rakor kalın nerede kullanılır?

SB-324814-KFL90, 11/4" (32 mm) hortum için 6000 seri SAE flanş başlı 90° hortum rakorudur; flanş ölçüsü 47,6 mm'dir. Dişli bağlantının zor sıkıldığı büyük çaplarda montajı kolaylaştırır ve sızdırmazlığı flanş yüzündeki O-ring sağlar. Ekskavatör, yükleyici ve vinç gibi yüksek debili makinelerin ana hatlarında tercih edilir.

Sık sorulan sorular

Bu bağlantı nasıl sızdırmazlık sağlar?

Bu ürünün bağlantı tarafı 6000 seri flanş başıdır. SAE flanş bağlantısında (SAE J518 / ISO 6162) rakor başı, yüzündeki O-ring kanalıyla porta oturur ve yarım flanşlar ile dört cıvatayla sıkıştırılır. 6000 seri (Code 62) flanş ölçüleri kullanılır.

11/4" hortum ne demek?

11/4" (32 mm) ölçüsü hortumun nominal iç çapını gösterir. Hortum çapı, hattın debisine göre akış hızını makul tutacak şekilde seçilir; rakor da aynı nominal ölçüde olmalıdır.

Düz, 45° ve 90° rakor arasında nasıl seçim yapılır?

Port duvara veya başka bir parçaya yakınsa 90° gövde hortuma bükülme payı bırakır. Hortumun rakor çıkışında keskin bükülmesi hortum ömrünü kısaltır; açılı rakor bunu önler.

SB-324814-KFL90 teknik ölçüleri

Tabloya göre Flanş Ölçüsü (ØD1) 47,6, B 150, C 91, D 80, ØD2 25. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü ve bağlantı standardını montajdan önce kontrol edin.
• Flanş cıvatalarını çapraz sırayla ve eşit sıkın.
• Presli hortumu kullanmadan önce basınç testinden geçirin.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
