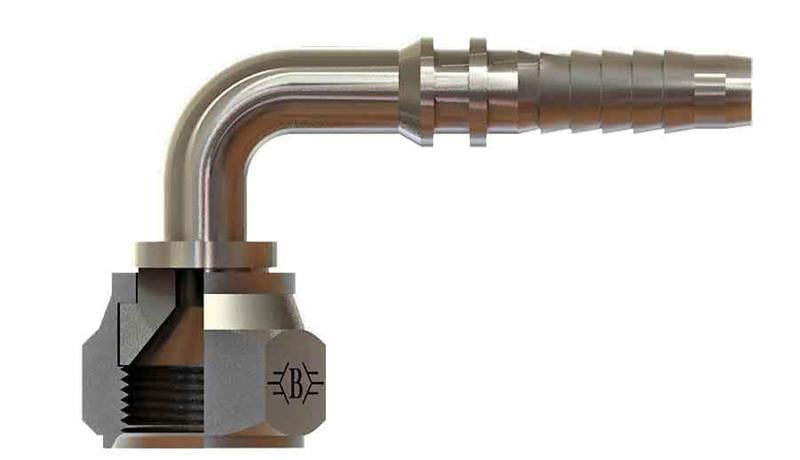

1''1/4 1''5/8-12 Unf Somunlu 90° Rakor (SB-3241-WS90)

11/4" (32 mm) hortum için 1 5/8-12 UNF bağlantılı SB-3241-WS90 kodlu UNF somunlu 90° rakor, OLC hidrolik rakor serisindendir.

UNF somunlu 90° rakor ne için kullanılır?

SB-3241-WS90, 11/4" (32 mm) hortumun ucuna preslenerek hortumu 1 5/8-12 UNF bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Hidrolik hortum hatlarının uç bağlantı elemanıdır; döner somunu sayesinde hortum burulmadan karşı parçaya bağlanır. Hortum yapım atölyelerinde soket ile birlikte hortuma preslenerek kullanılır.

Sık sorulan sorular

1 5/8-12 UNF ne anlama gelir?

1 5/8-12 UNF, inç ölçülü ince adımlı Amerikan dişidir; 1 5/8" çapta inç başına 12 diş bulunur. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

SB-3241-WS90 sızdırmazlığı nasıl sağlanır?

1 5/8-12 UNF bağlantı tarafında JIC 37° (UNF) yapısı kullanılır. UNF dişli 37° bağlantılar JIC (SAE J514 / ISO 8434-2) sistemidir; sızdırmazlık 37° havşalı konik yüzeylerin metal-metal temasıyla sağlanır.

Hortum ölçüsü nasıl seçilir?

11/4" (32 mm) ölçüsü hortumun nominal iç çapını gösterir. Rakor, soket ve hortum aynı nominal ölçüde ve birbiriyle uyumlu olmalıdır; farklı ölçüler pres sonrası kaçağa yol açar.

SB-3241-WS90 teknik ölçüleri

Tabloya göre Somun / Diş Ölçüsü 1"5/8-12, B 150, C 90, D 85, ØD1 25, AA 50. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• 37° JIC konik yüzeylerinde çizik veya ezik olmamasına dikkat edin.
• Presli hortumu kullanmadan önce basınç testinden geçirin.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
