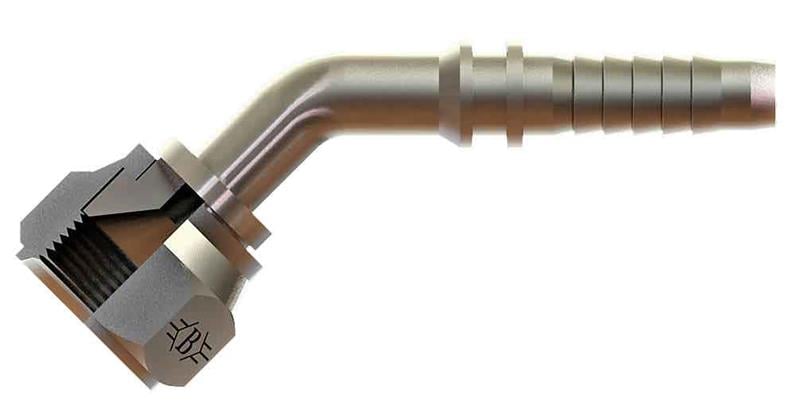

SB-3241-WS45, 11/4" (32 mm) hortum için 1 5/8-12 UNF bağlantılı OLC UNF somunlu 45° rakor ürünüdür.
UNF somunlu 45° rakor nerede kullanılır?
SB-3241-WS45, 11/4" (32 mm) hortumun ucuna preslenerek hortumu 1 5/8-12 UNF bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. 45° açılı gövdesi, hortumun dar alanlarda keskin bükülmeden yön değiştirmesini sağlar. İş makineleri, tarım makineleri, presler ve hidrolik ünitelerde hortum montajının temel parçasıdır.
Sık sorulan sorular
Diş ölçüsü nasıl okunur?
1 5/8" UNF dişte inç başına 12 diş vardır; bu yüzden tabloda 1 5/8-12 olarak yazılır. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.
Bu bağlantı nasıl sızdırmazlık sağlar?
1 5/8-12 UNF bağlantı tarafında JIC 37° (UNF) yapısı kullanılır. JIC 37° bağlantıda erkek ucun 37° konik yüzeyi, somunlu tarafın havşasına oturur; contasız, metal-metal sızdırmazlık sağlar.
SB-3241-WS45 hangi hortuma uyar?
11/4" (32 mm) ölçüsü hortumun nominal iç çapını gösterir. Rakor, soket ve hortum aynı nominal ölçüde ve birbiriyle uyumlu olmalıdır; farklı ölçüler pres sonrası kaçağa yol açar.
SB-3241-WS45 teknik ölçüleri
Tabloya göre Somun / Diş Ölçüsü 1"5/8-12, B 177, C 118, D 43, ØD1 25, AA 50. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- 37° JIC konik yüzeylerinde çizik veya ezik olmamasına dikkat edin.
- Rakor, soket ve hortumun aynı nominal ölçüde olduğunu kontrol edin.
- Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
