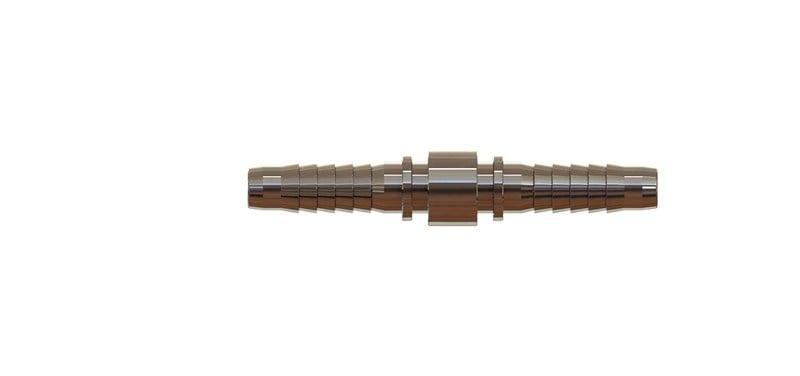

1''1/4 1''1/4 Presli Hortum Eki (SB-3232-HE)

11/4" (32 mm) hortum için SB-3232-HE kodlu presli hortum eki, OLC hidrolik rakor serisindendir.

Presli hortum eki nerede kullanılır?

SB-3232-HE, 11/4" (32 mm) iki hortumu uç uca ekleyen presli hortum ekidir. Hasar gören bir hortumun onarımında veya hattın uzatılmasında kullanılır. Hortum atölyelerinde iki hortumu birleştirmek için kullanılır.

Sık sorulan sorular

Hortum ölçüsü nasıl seçilir?

11/4" (32 mm) ölçüsü hortumun nominal iç çapını gösterir. Hortum iç çapı ile rakor kuyruk ölçüsü eşleşmelidir; hortumun basınç sınıfı da hattın basıncına uygun seçilmelidir.

Hortum rakoru nasıl takılır?

SB-3232-HE, 11/4" (32 mm) hortuma aynı ölçüdeki soketle birlikte preslenir. Rakor kuyruğu hortum içine, soket hortumun dışına yerleştirilir; ardından hortum presinde sıkılır. Presleme sonrası soket çapı ölçülerek doğru sıkıştırma kontrol edilmelidir.

Tablodaki harfler neyi gösterir?

Tabloya göre H ÖLÇÜSÜ MM1 32, H ÖLÇÜSÜ İNCH1 1"1/4, B 160, C 41,5, ØD 25. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Rakor, soket ve hortumun aynı nominal ölçüde olduğunu kontrol edin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
