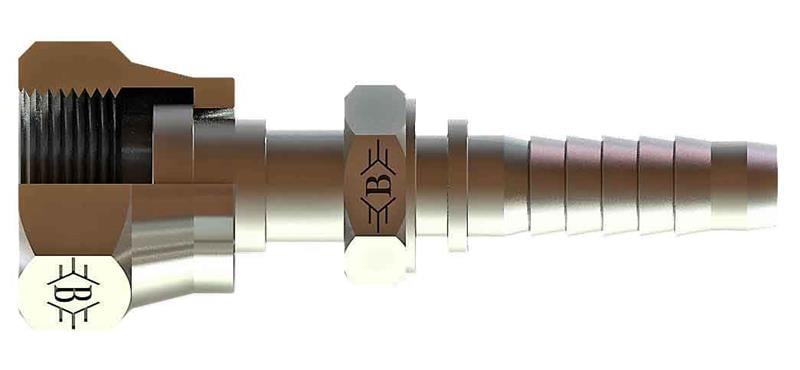

1''1/4 1''11/16-12 Orfs Somunlu Düz Rakor (SB-3243-OSD)

11/4" (32 mm) hortum için 1 11/16-12 ORFS bağlantılı SB-3243-OSD kodlu ORFS somunlu düz rakor, OLC hidrolik rakor serisindendir.

ORFS somunlu düz rakor ne için kullanılır?

SB-3243-OSD, 11/4" (32 mm) hortumun ucuna preslenerek hortumu 1 11/16-12 ORFS bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Düz gövdeli olduğu için hortum hattı bağlantı ekseninde devam eder. İş makineleri, tarım makineleri, presler ve hidrolik ünitelerde hortum montajının temel parçasıdır.

Sık sorulan sorular

Diş ölçüsü nasıl okunur?

1 11/16" UNF dişte inç başına 12 diş vardır; bu yüzden tabloda 1 11/16-12 olarak yazılır. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

Bağlantıda conta gerekir mi?

1 11/16-12 ORFS bağlantı tarafında ORFS yapısı kullanılır. ORFS uçta düz alın + O-ring yapısı vardır; O-ring kanalının temiz ve O-ringin hasarsız olması sızdırmazlık için belirleyicidir.

SB-3243-OSD montajında nelere dikkat edilir?

SB-3243-OSD, 11/4" (32 mm) hortuma aynı ölçüdeki soketle birlikte preslenir. Kesim sonrası hortum içi temizlenir, rakor ve soket yerleştirilip presleme yapılır. Montajdan sonra hortum içi temizlenmeli ve kapaklanarak saklanmalıdır.

SB-3243-OSD ölçüleri nelerdir?

Tabloya göre Somun / Diş Ölçüsü 1"11/16-12, B 113, C 54, ØD 25, AA 50. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Söküp takmalarda ORFS O-ringini yenileyin.
• Rakor, soket ve hortumun aynı nominal ölçüde olduğunu kontrol edin.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
