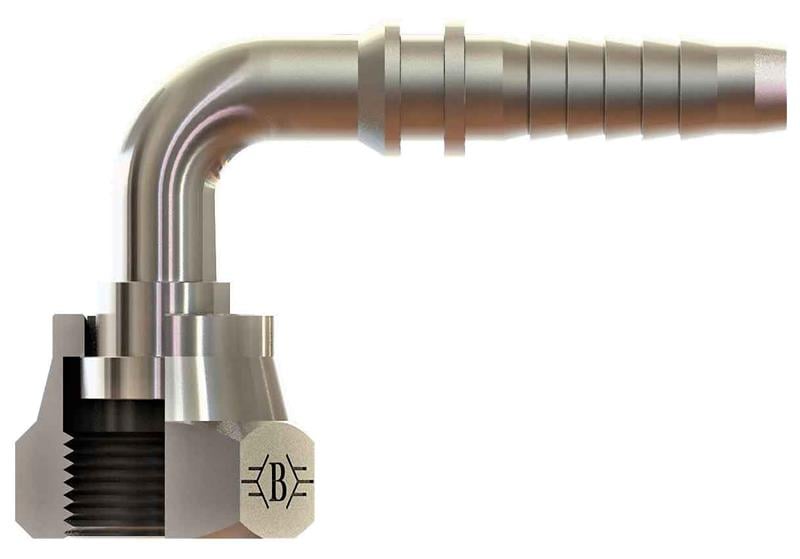

OLC SB-3243-OS90: 11/4" (32 mm) hortum için 1 11/16-12 ORFS bağlantılı ORFS somunlu 90° rakor. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.
ORFS somunlu 90° rakor ne için kullanılır?
SB-3243-OS90, 11/4" (32 mm) hortumun ucuna preslenerek hortumu 1 11/16-12 ORFS bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. 11/4" (32 mm) ölçülü hortumlardan pompa, valf, silindir ve motor bağlantılarına geçişte kullanılan bir hortum rakorudur. İş makineleri, tarım makineleri, presler ve hidrolik ünitelerde hortum montajının temel parçasıdır.
Sık sorulan sorular
1 11/16-12 ORFS ne anlama gelir?
1 11/16-12 ORFS, inç ölçülü ince adımlı Amerikan dişidir; 1 11/16" çapta inç başına 12 diş bulunur. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.
Bağlantıda conta gerekir mi?
1 11/16-12 ORFS bağlantı tarafında ORFS yapısı kullanılır. ORFS (O-Ring Face Seal, SAE J1453 / ISO 8434-3) bağlantıda erkek ucun düz alnındaki kanala yerleşen O-ring, somun sıkıldığında karşı parçanın düz yüzeyine bastırılır.
SB-3243-OS90 hangi hortuma uyar?
11/4" (32 mm) ölçüsü hortumun nominal iç çapını gösterir. Hortum çapı, hattın debisine göre akış hızını makul tutacak şekilde seçilir; rakor da aynı nominal ölçüde olmalıdır.
SB-3243-OS90 teknik ölçüleri
Tabloya göre Somun / Diş Ölçüsü 1"11/16-12, B 150, C 92, D 72, ØD 25, AA 50. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
- ORFS uçtaki O-ringin yerinde ve hasarsız olduğundan emin olun.
- Hortumu rakor çıkışında keskin bükmeyin.
- Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
