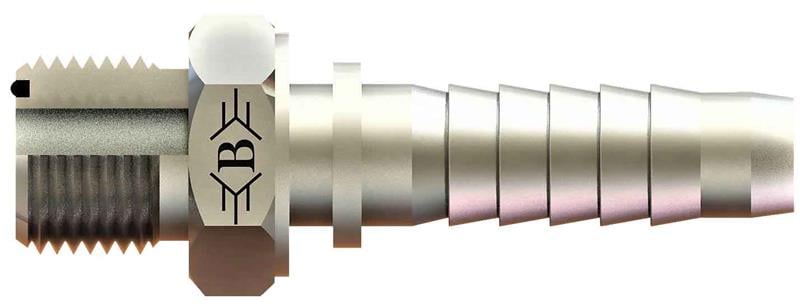

1''1/4 1''11/16-12 Orfs Erkek Rakor (SB-3243-OE)

11/4" (32 mm) hortum için 1 11/16-12 ORFS bağlantılı SB-3243-OE kodlu ORFS erkek rakor, OLC hidrolik rakor serisindendir.

SB-3243-OE ne işe yarar?

SB-3243-OE, 11/4" (32 mm) hortumun ucuna preslenerek hortumu 1 11/16-12 ORFS bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Düz gövdeli olduğu için hortum hattı bağlantı ekseninde devam eder. Hortum yapım atölyelerinde soket ile birlikte hortuma preslenerek kullanılır.

Sık sorulan sorular

Diş ölçüsü nasıl okunur?

1 11/16-12 ORFS ifadesinde 1 11/16" nominal diş çapını, 12 ise inç başına diş sayısını gösterir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

Bağlantıda conta gerekir mi?

Bu ürünün 1 11/16-12 ORFS ucu ORFS sistemine göre sızdırmazlık sağlar. ORFS (O-Ring Face Seal, SAE J1453 / ISO 8434-3) bağlantıda erkek ucun düz alnındaki kanala yerleşen O-ring, somun sıkıldığında karşı parçanın düz yüzeyine bastırılır.

Hortum rakoru nasıl takılır?

11/4" (32 mm) hortum için SB-3243-OE ile aynı nominal ölçüde soket kullanılır. Rakor kuyruğu hortum içine, soket hortumun dışına yerleştirilir; ardından hortum presinde sıkılır. Pres çapı hortum ve soket tipine göre ayarlanmalıdır; yetersiz pres kaçağa, aşırı pres hortum hasarına yol açar.

SB-3243-OE teknik ölçüleri

Tabloya göre Somun / Diş Ölçüsü 1"11/16-12, B 105, C 46, ØD 25, AA 46. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Söküp takmalarda ORFS O-ringini yenileyin.
• Rakor, soket ve hortumun aynı nominal ölçüde olduğunu kontrol edin.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
