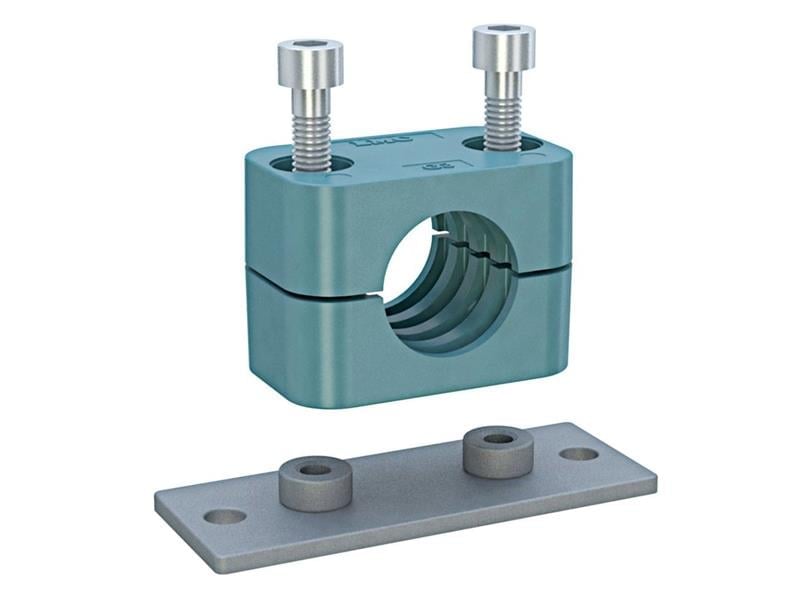

113G7-7610, 76,1 mm dış çaplı boru ve hortumlar için LMC standart seri montaj delikli boru kelepçesidir. Gövdesi polipropilendir (PP) ve DIN 3015/1 standardına uygundur.
76,1 mm montaj delikli kelepçe nerede kullanılır?
76,1 mm dış çaplı boru ve hortumları taşımak için kullanılan bu standart seri kelepçe, tesisatı düzenli ve sabit tutar. İş makinelerinde, preslerde, hidrolik ünitelerde, gemi ve endüstriyel tesislerde boru tesisatının temel elemanıdır.
Sık sorulan sorular
113G7-7610 kodu ne anlama gelir?
LMC kelepçe kodunda ilk rakam malzemeyi (1 = polipropilen (PP)), ikinci rakam seriyi (1 = standart seri, DIN 3015/1), üçüncü rakam montaj tipini (3 = montaj delikli) gösterir. Ardından gelen G7 grup kodudur; tireden sonraki 7610 ise boru çapının 100 katıdır, yani 76,1 mm.
113G7-7610 hangi gruba girer?
G7, LMC kelepçelerinde gövde boyutunu tanımlayan grup kodudur. Grup içindeki kelepçeler birbirinin yerine aynı montaj deliklerine takılabilir. G7 grubu 57,2–76,1 mm kapsar; bu sayede aynı montaj deliklerine farklı çaptaki borular bağlanabilir.
DIN 3015/1 ne anlama gelir?
113G7-7610 standart seri (DIN 3015/1) kelepçedir. Genel hidrolik hatlarda standart seri yeterlidir; ağır yüklü hatlar için DIN 3015/2, iki boruyu birlikte taşımak için DIN 3015/3 seçilir.
Hidrolik hatlarda kelepçe neden gereklidir?
Bu kelepçe 76,1 mm'lik hattı montaj delikli bağlantısıyla sabitler; boru kendi ağırlığı ve basınç darbeleriyle hareket etmez. Pompa titreşimi ve basınç dalgalanmaları boruya geçer; kelepçe bu titreşimi sönümleyerek rakor bağlantılarının gevşemesini önler.
Kullanırken dikkat edilmesi gerekenler
- Kelepçeyi 76,1 mm dış çapa uygun seçtiğinizden emin olun; büyük kelepçe boruyu titreştirir, küçük kelepçe gövdeyi çatlatır.
- Cıvataları gövdeyi ezmeden, boru hareket etmeyecek kadar sıkın.
- Kaynak işlemlerini kelepçe gövdesi takılmadan önce tamamlayın.
